Yop les gens

Bon, comme promis, un petit RETEX sur les balbutiements de début de commencement d'entame d'essais de photodécoupe

Essai n° 1 dit "essai du radin moyen"
Effectué à la va-vite avec ce que j'avais sous la main (ou presque), à savoir : du perchlo à 40 %, du scotch large pour cartons, un feutre permanent pour CD et... une barquette alu pour surgeler les aliments !
Découpe d'une lame d'alu dans la barquette, pose du scotch sur une face, tracés grossier au feutre sur l'autre. Un peu de perchlo dans un verre plastique jetable et on plonge le morceau d'alu dans le verre (verticalement).
Au début, pas grand chose... puis apparaissent des toutes petites bulles au contact de la plaque... on la sort de temps en temps, on sent bien qu'elle commence à être attaquée mais sans plus...
Donc on replonge... petites bulles... et après 5 mn, sans prévenir, un bouillon un peu plus intense, on ressort la plaque... enfin ce qu'il en reste !
Et il en reste tellement peu qu'en voulant retirer le scotch qui protège l'autre face, on arrache tout
Résultat : poubelle

Essai n° 2 dit essai du "ce coup-ci, je me méfie"
A nouveau morceau de barquette alu, la face arrière est griffonnée entièrement au feutre indélébile, dessin à la va vite sur la face avant... et on plonge...
Petites bulles... Petites bulles... Petites bulles... GROSSES BULLES !!!
Trop tard !! Yapukunpetiboukipan !
Résultat : poubelle
Moralité : pas d'alu, réaction impossible à maitriser !

Essai n° 3 dit essai du "Et le cuivre, t'en penses quoi ?"
Nouvelle tentative avec une plaque de cuivre de 5/10 achetée l'an dernier.
Rebelote, marqueur et on plonge !
Bein... elles sont où les p'tites bulles
1 heure... 2 heures... rien...
Allez,on passe à table... et on oublie la trempette
Ce matin au réveil...
Bein... elle est où ma plaque
Gloups... dissoute complète, perdue corps et âme, y reste même pas un os
Moralité : pas de poubelle, y'a même plus rien à jeter !!!

...

Suite des aventures demain ou dimanche, je referais un essai toujours avec du cuivre mais en contrôlant plus souvent, et en testant la méthode du site du monolithe pour l'impression et le transfert.
Et la semaine prochaine, ca sera le transfert avec le PnPBlue (que j'ai) sur des plaques de maillechort de 2/10e et 3/10e (que j'attend)

A+

Sympa l'histoire

Belles tentatives, Philippe !!!!!
Mais ... il te reste quelques éléments de cuisine dans ton "atelier", fais gaffe que les vapeurs ne bouffent pas tout ... !!!!!

Ah!!!La quête du Graal n'est pas si simple...
Comme tout bon alchimiste qui ne se décourage pas pour trouver la pierre philochsophale,
tu es sur la bonne voie...
Celle de la dissolution à defaut d'avoir dix solutions.
Les tribulations dans le bouillonnement acide de philoche m'ont bien fait rire et rien que ça

Pareil que Jean Marc

mais au moins tu te donnes du mal mon Philoche, et ça

Vivement le résultat de toutes tes expériences

Bon, si ça marche pas, au moins, ça vous aura fait marrer, c'est déjà ça !!!

Allez, la suite de l'aventure "Mako Chimie"...

Essai n° 4 dit essai du "Chez Casto, y'a tout ce qu'y faut"
Toujours avec ma plaque de cuivre de 0.5 mm, je tente le transfert avec une impression sur prospectus.
Un zoli typon test, imprimé sur ma laser avec la résolution maxi, sur une pub de chez Casto trouvée dans la boite aux lettres.
Ensuite, nettoyage en règle de la plaque, un coup d'alcool à brûler, tout bien comme le monsieur il dit sur le site du monolithe.
Puis passage au fer à repasser, chaleur à fond et sans vapeur.
Malgré plusieurs essais, je n'arrive pas au résultat décrit, c'est à dire le papier qui fait des vagues là où ce n'est pas imprimé
J'essaie quand même le passage à l'eau + lessive en poudre, une heure de trempette...
Epluchage, rinçage, et... m******rde : la moitié de l'impression s'est barrée, l'autre moitié a bavé
Résultat : pas poubelle, on récupère la plaque de cuivre et on finit d'enlever les 2/3 trucs restés lamentablement collés

Essai n° 5 dit essai du "Avec Carrefour, je positive"
Peut-être que la pub était trop épaisse ou trop glacée...
Donc nouvelle tentative avec une plus fine de chez Carrouf (les grandes, en double A3)
Rebelote, impression, transfert, repassage 30 secondes comme indiqué, refroidissement (ça fait quelques vagues mais pas trop), trempage...
Une heure plus tard, on démoule...
Y'a pu rien !!! j'aurais fait tremper une plaque vierge, elle serait pas ressortie plus propre
Conclusion : ça commence à me gonfler... soit c'est le cuivre qui va pas, soit c'est parce que toutes les pubs sont maintenant sur papier recyclé, soit c'est à cause du gars qui tient le fer à repasser qui s'y prend comme un manche...

On verra donc plus tard avec le maillechort et le PnPBlue...

A suivre...

Courage Philoche, c'est pas grave....

moi ça m'éclate bien tes aventures de photodécoupeur

salut philippe éventuellement je pencherai pour une température trop basse....pour y remédier tu peux peut être essayer avec une plaque chauffante.
bon courage pour la suite...

Je pense qu'il est temps de mettre en pré-alerte les cellules "Risques technologiques" et "Risques chimiques" car j'ai bien peur que si il mêle acide et chaleur, l'été sera chaud dans le Rhône....

Et puis, plus sérieusement, car on déconne, mais on ne voit pas le danger, notre alchimiste, qui cherche la pièce philocsophale est sur la bonne voie.
Je suis sur qu'il va trouver la bonne recette et que nous rirons moins une fois la maîtrise acquise, car ne l'oublions pas, la photodécoupe permet d'obtenir bien des choses utiles dans nos bidouilles.
Je prépare ma boite du petit chimiste que j'utilisais enfant et te la fait parvenir philoche....
Courage la Team est avec toi....

pour info j'ai déjà vue des allumés photogravé à l'acide + eau oxygène du laiton

La suite des aventures...

J'ai donc reçu le laiton en plaques de 0.2 et 0.3 mm.

Après avoir utilisé un morceau de PnPBlue pour le transfert
La technique est identique à celle auparavant, sauf qu'il s'agit d'un papier spécifique de couleur bleue, un peu plastifiée, particulièrement utilisée pour les transferts de circuits électroniques. Pour l'application sur la plaque de laiton, le fer à repasser doit être légèrement moins chaud que pour le papier glacé de pub (textiles fragiles) et que l'application dure un peu plus longtemps (5 à 8 mn de chauffe)
Ensuite, plongée dans le bain de perchlo (cette fois-ci, c'est du produit à 72% et non plus 40%)
Pour améliorer l'efficacité de l'attaque chimique, j'ai lu que le perchlo devait être à une température de 35 à 40°, donc j'ai placé mon verre plastique dans un autre récipient, lui-même rempli d'eau chaude (principe du bain-marie)
Et le tout sur le bord de la fenêtre, car tout ceci doit dégager des vapeurs pas gègènes pour les poumons...
Pas de bulles...
Après 1h30, on voit que l'attaque est bien entreprise.
Après 3 heures, sortie du bain, rinçage à l'eau courante, dégraissage des traces à l'acétone...
Bein franchement, pour un premier essai (ou presque), je suis pas mécontent du résultat



Principalement, là où c'est trop mangé, c'est parce que le transfert était imparfait... et c'était la partie "haute" de la plaque (elle était plongée à la verticale). On le saura pour la prochaine fois, à voir s'il faut réduire aussi le temps de trempage !

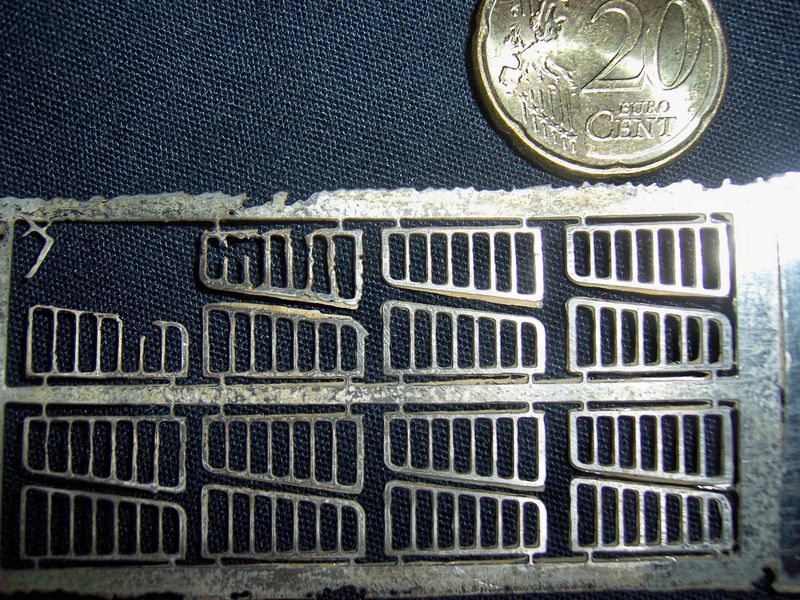

Voilà, un test de grilles de protection de phares du Cournil.
Pour info, les parties les plus fines des grilles font moins de 0.3 mm !

Le test étant concluant, on va continuer avec des choses encore plus fines... pour voir...
Après on pourra passer à l'échelon industriel !

Chapeau bas Phil, à force de persever, ça marche
Pour une première, je trouve le résultat très réussi

superbes!!!!!! ça donne envie de se lancer.......
