Allez c'est parti... suite au WIM je me lance dans le concret.

L'objet du WIP est le CCFS 6000 Massias des Landes ou de la Gironde, on verra au final.
Patoche vient de nous le présenter donc je vous laisse admirer la bête dans son topic

http://www.arnaudw.fr/viewtopic.php?f=30&t=5688

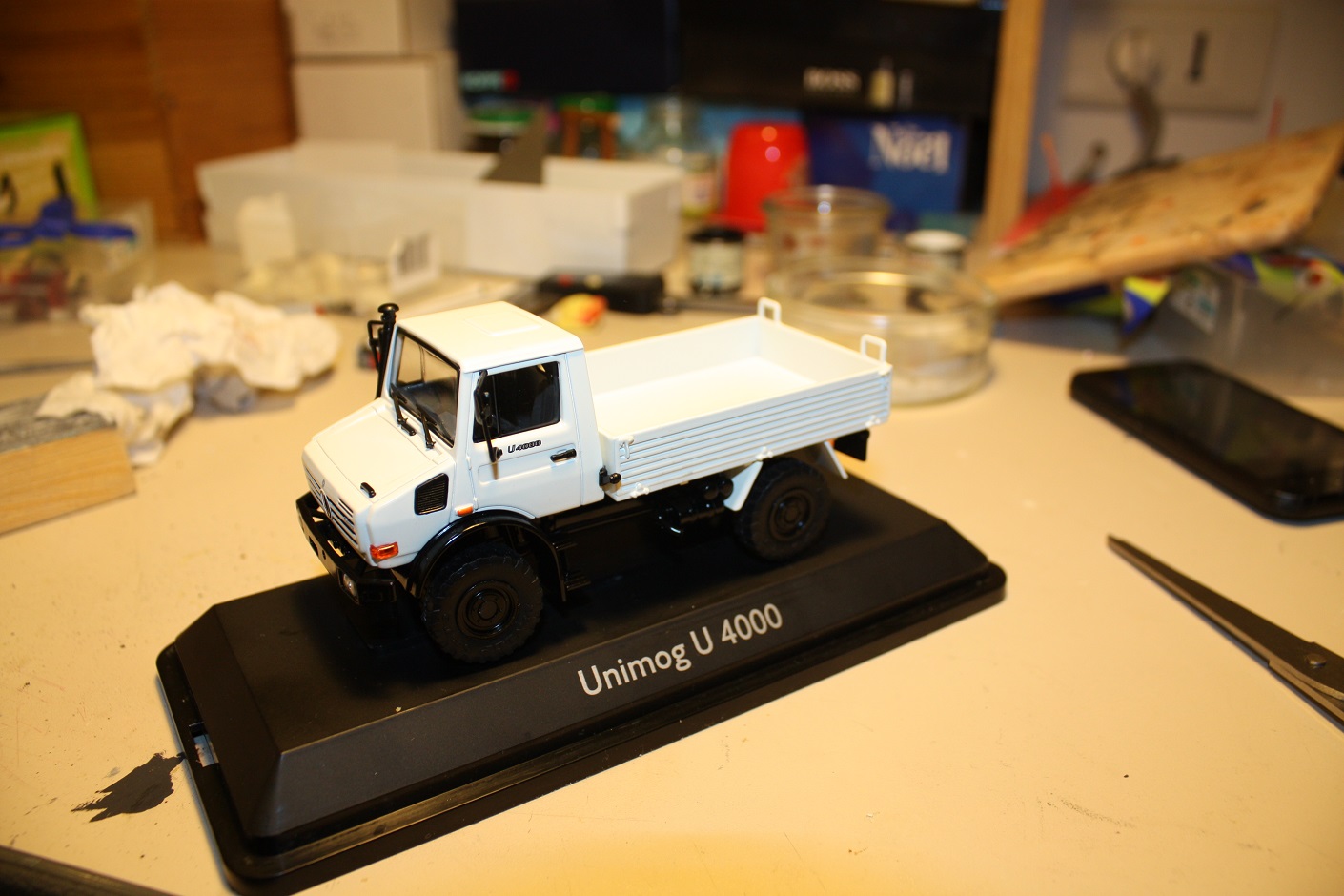

Pour la base je suis parti d'un Unimog 4000 de chez NZG.

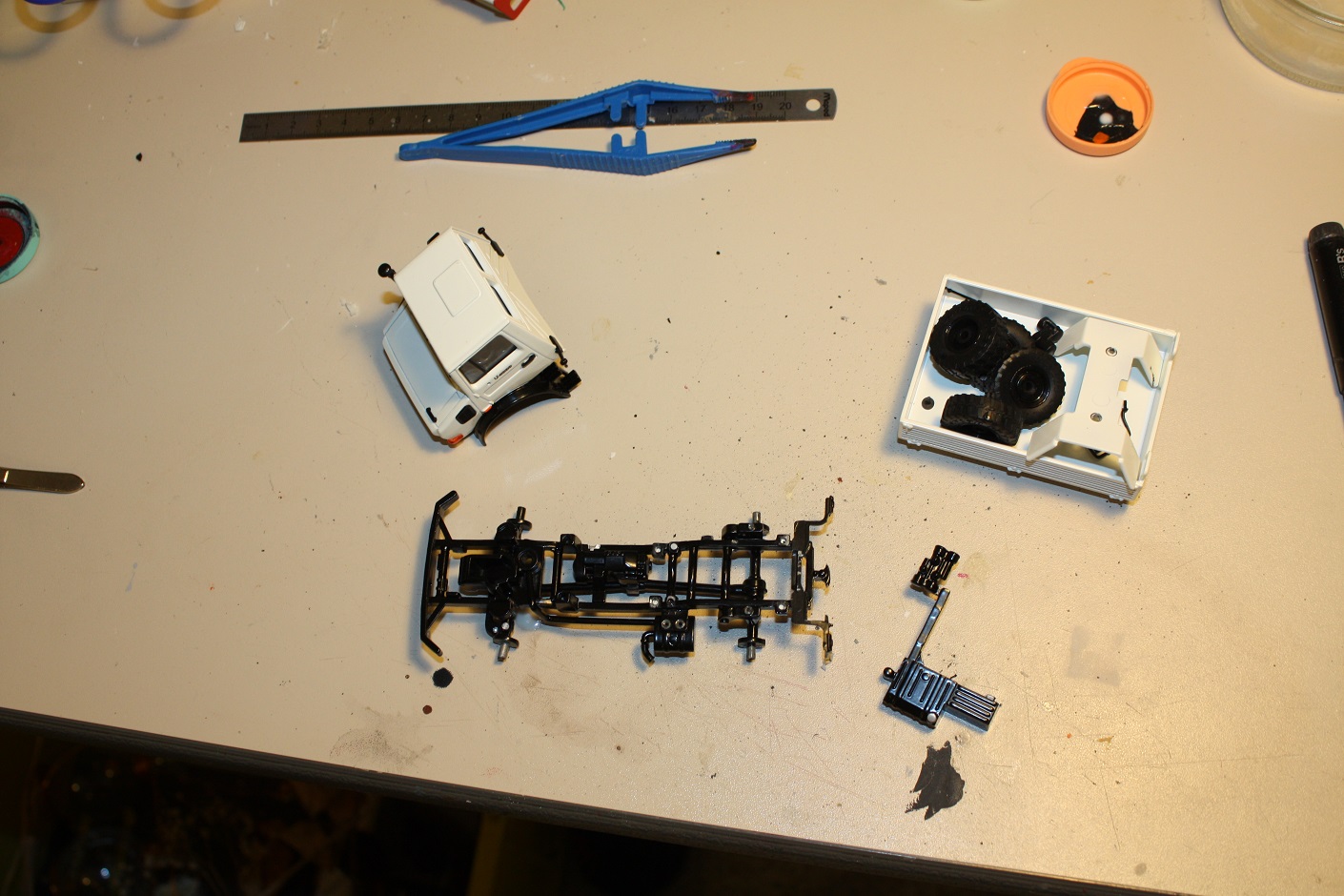

Première étape : démontage dans les règles pour voir un peu comment se présente la bête.

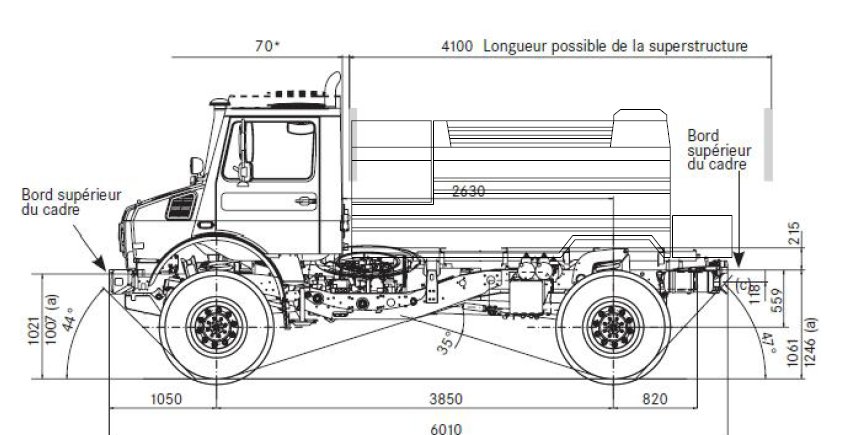

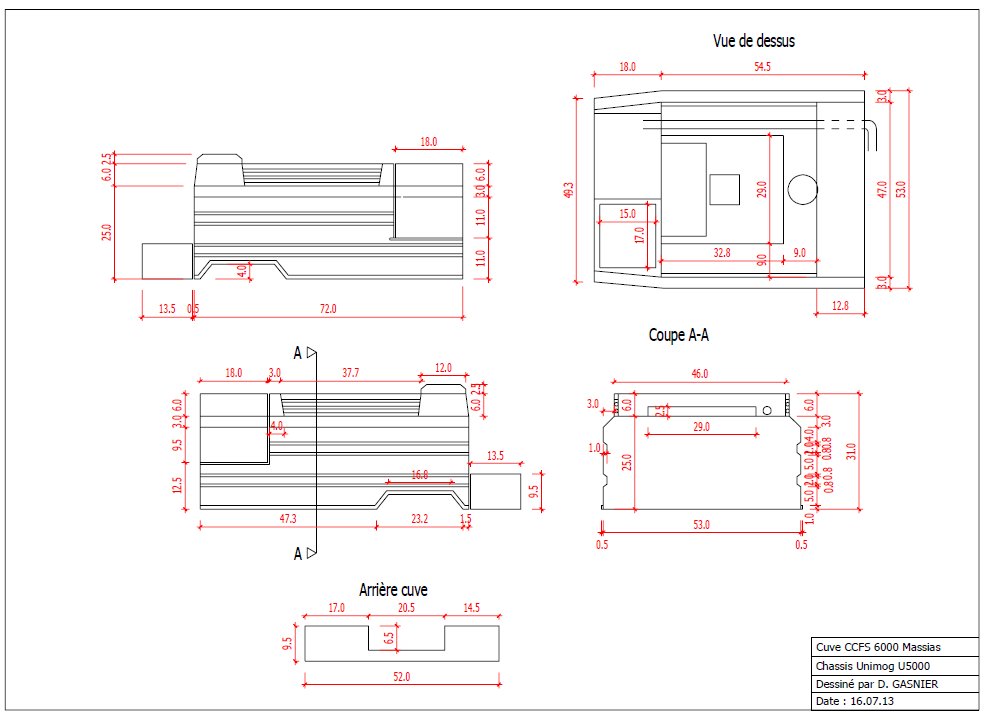

Puis réalisation du plan de la cuve. (Pour les personnes intéressées je peux vous transmettre le pdf à l'échelle 1/1)

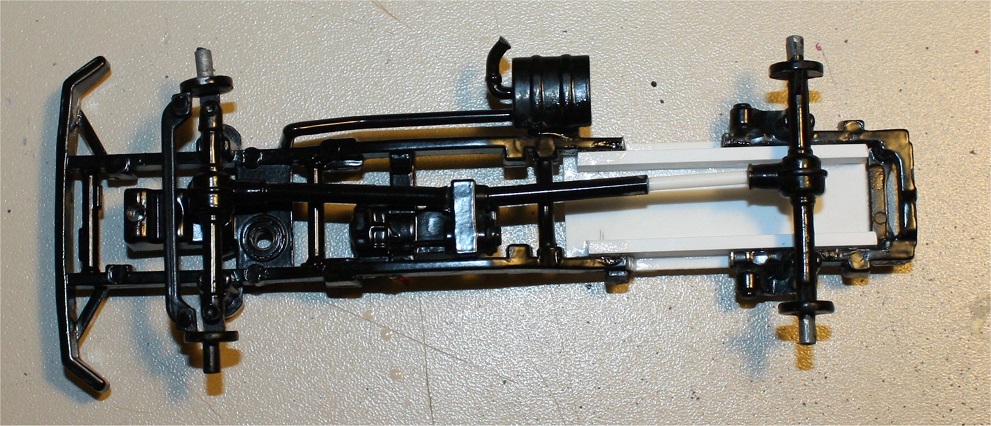

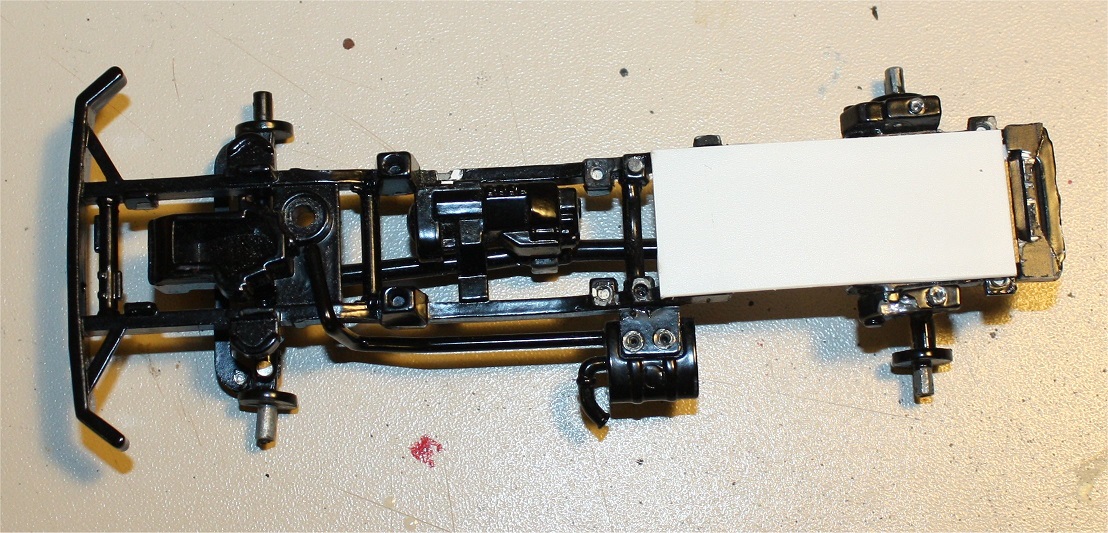

Et comme la journée a été prolifique : rectification du châssis en version longue.

Waow, c'est bien parti, pour ce superbe WIP!

Je m'installe pour suivre tout ça de près.
Tu te l'est procuré où le PDF à l'échelle 1?

Bonjour à tous,

Oui le plan c'est moi qui l'ai fait grâce à toutes les photos que j'avais et que vous m'avez procuré. Il n'est surement pas pile poile au millimètre mais il a l'air de coller pas mal. Je n'avais aucune cote sur lesquelles partir. Je suis parti sur la largeur de la cuve identique à la cuve sides de L'U5000 de chez Norev et pour la longueur je suis partis de l'empattement que j'avais sur la doc technique.
J'ai fait pas mal de superpositions sur différentes photos et je dois être à peu près bon. Je vous met une autre superposition que j'ai fait.



Certains vont se dire que je suis malade de faire un plan numérique mais grâce à mon boulot je maîtrise quelques logiciels de DAO et donc je vais plus vite qu'à la main et les outils sont beaucoup plus pratiques que la règle manuelle, la gomme.... En plus comme c'est un véhicule que je n'ai pas sous la main cela m'a permis de creuser tous les détails.... j'ai passé 2-3 heures à le faire mais maintenant je vais en gagner beaucoup de temps.

oups j'avais oublié de te répondre 35€ sur eb... (frais de port inclus) en ce moment il y en a qui traîne à 45€

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=161034238574&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

Génial à l'occasion et si ça te dit, je crois que nous serions plusieurs intéressé par la même chose pour le 6000 du 17.
Allez au boulot maintenant, pour le tien

Le gros est fait, je devrais pouvoir vous consacrer un moment pour le faire.... profitez en!!!

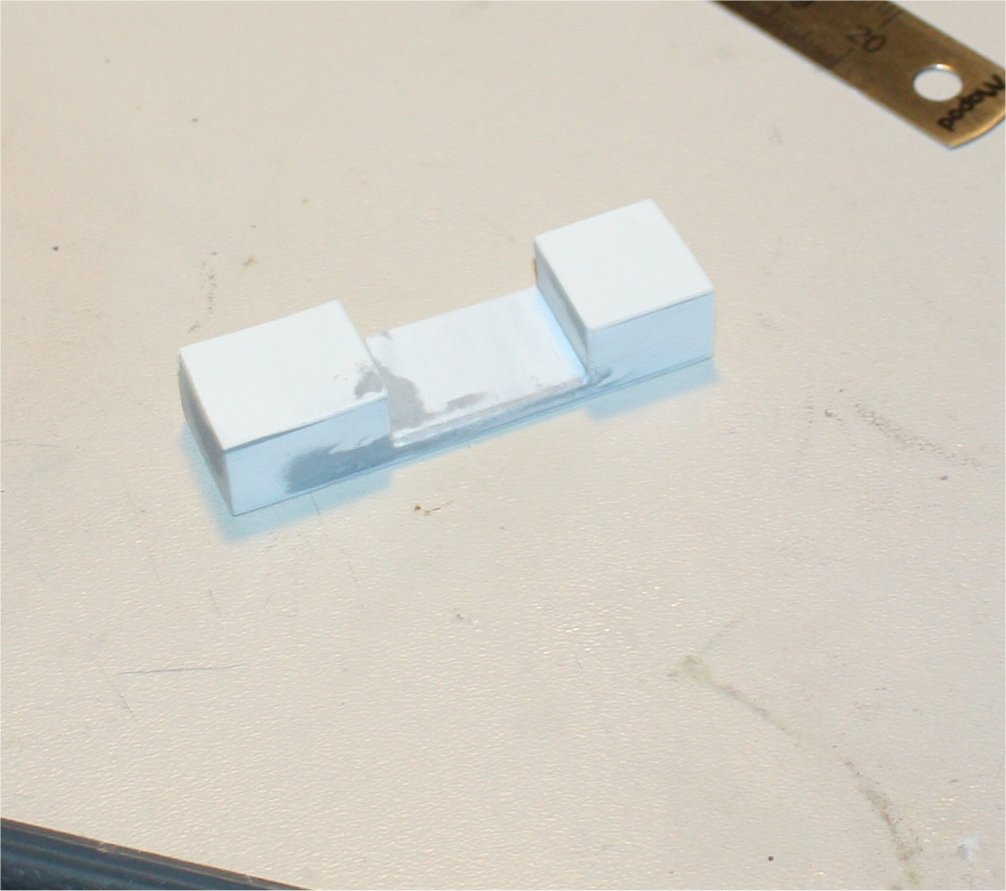

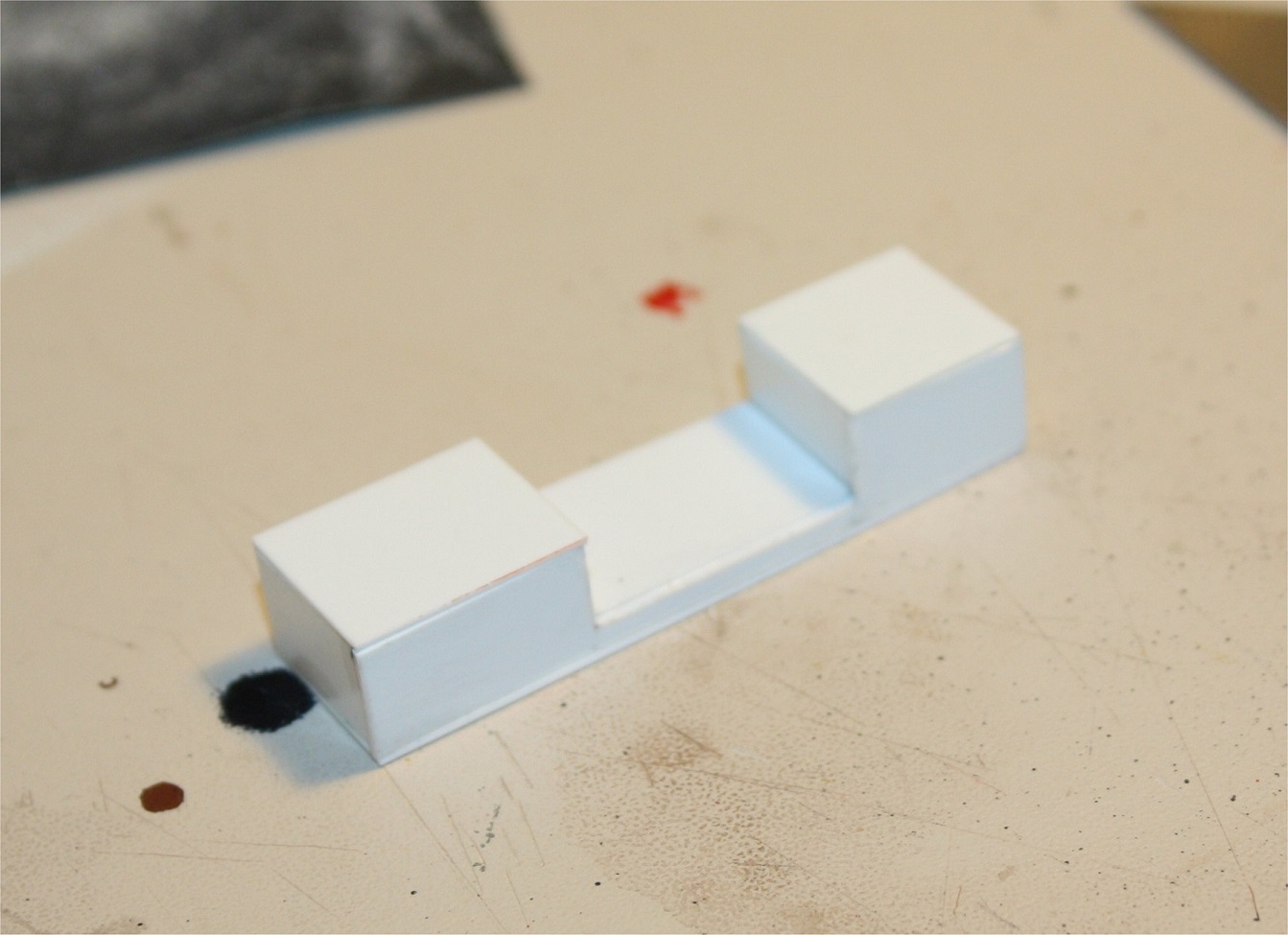

voici les avancé du jour : réalisation de la partie arrière histoire de se mettre en jambe (c'est le tour de France...)

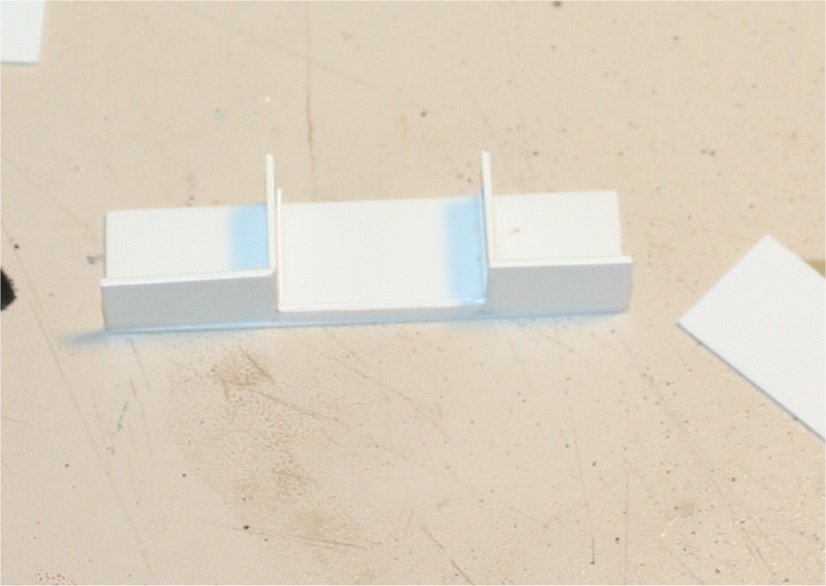

début du collage :


fin du collage


masticage, ponçage:

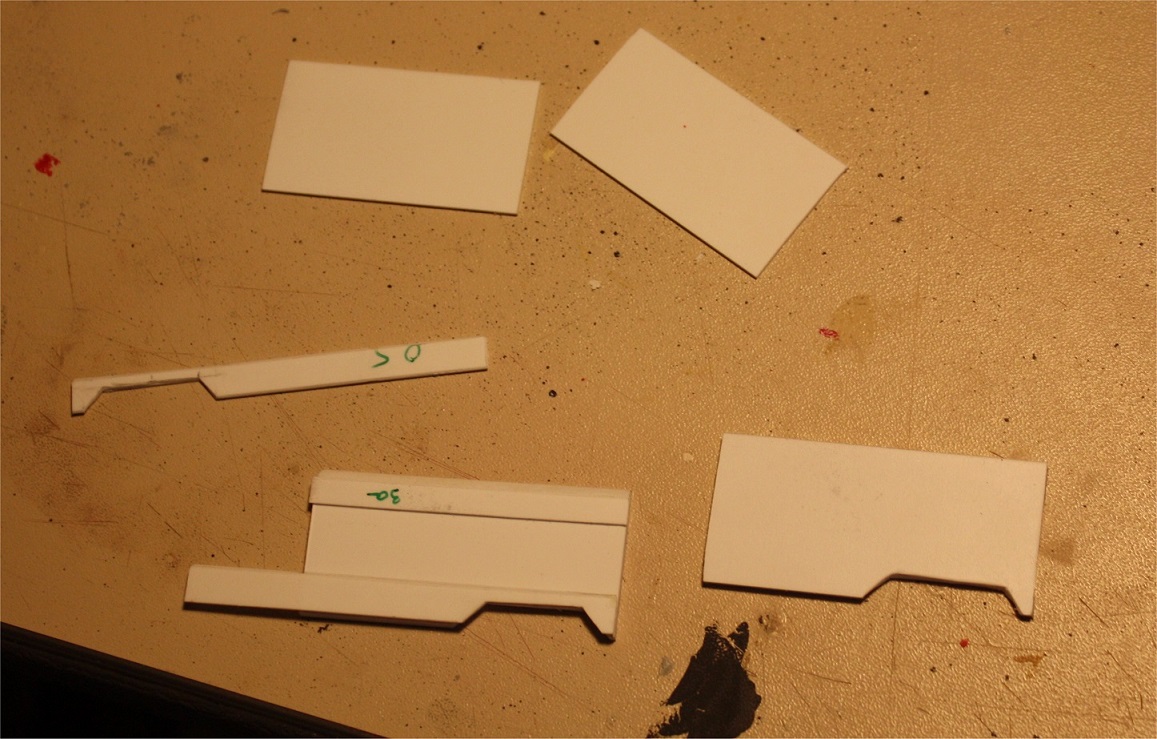

Début de débit des pièces de la cuve:

Beau début, vivement la suite Damien

Oh yes... super Wip...je veux mon neveu qu'on veut les plans
Tu as fait la moitié du boulot pour nous; les châssis sont approvisionnés il n'y a qu'a s'y mettre

Un démarrage en trombe qui promet un bon WIP!!!

Merci pour vos messages.

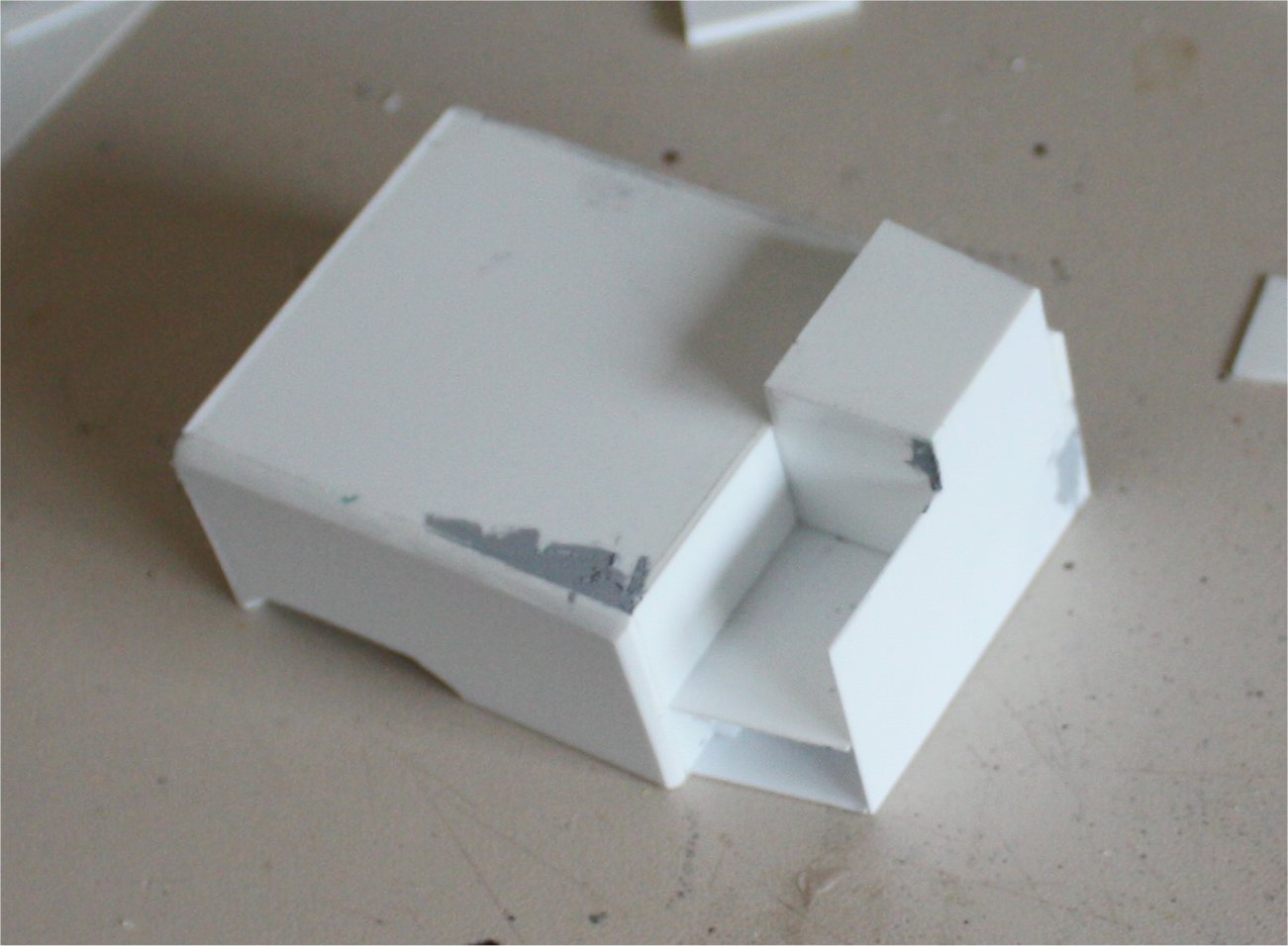

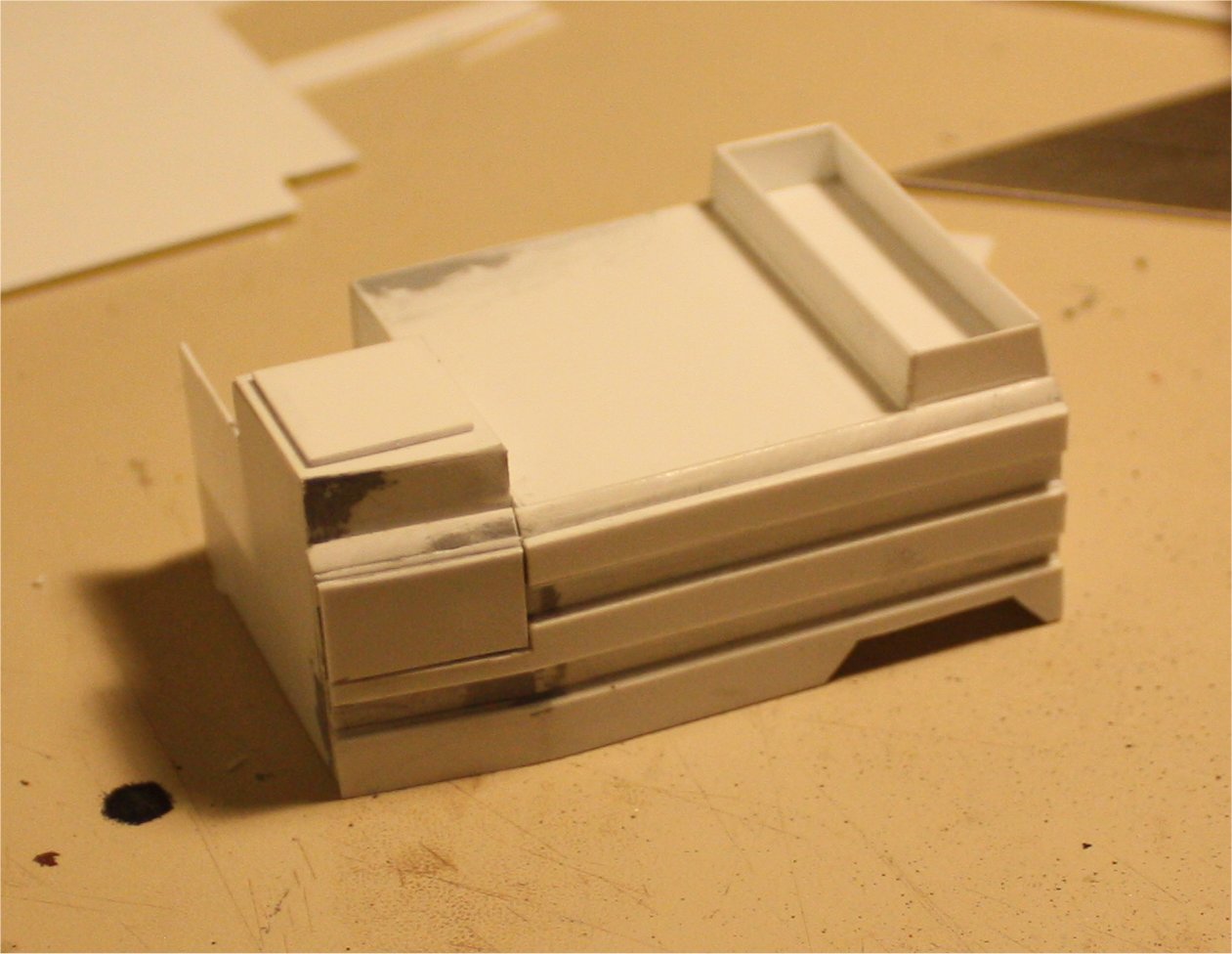

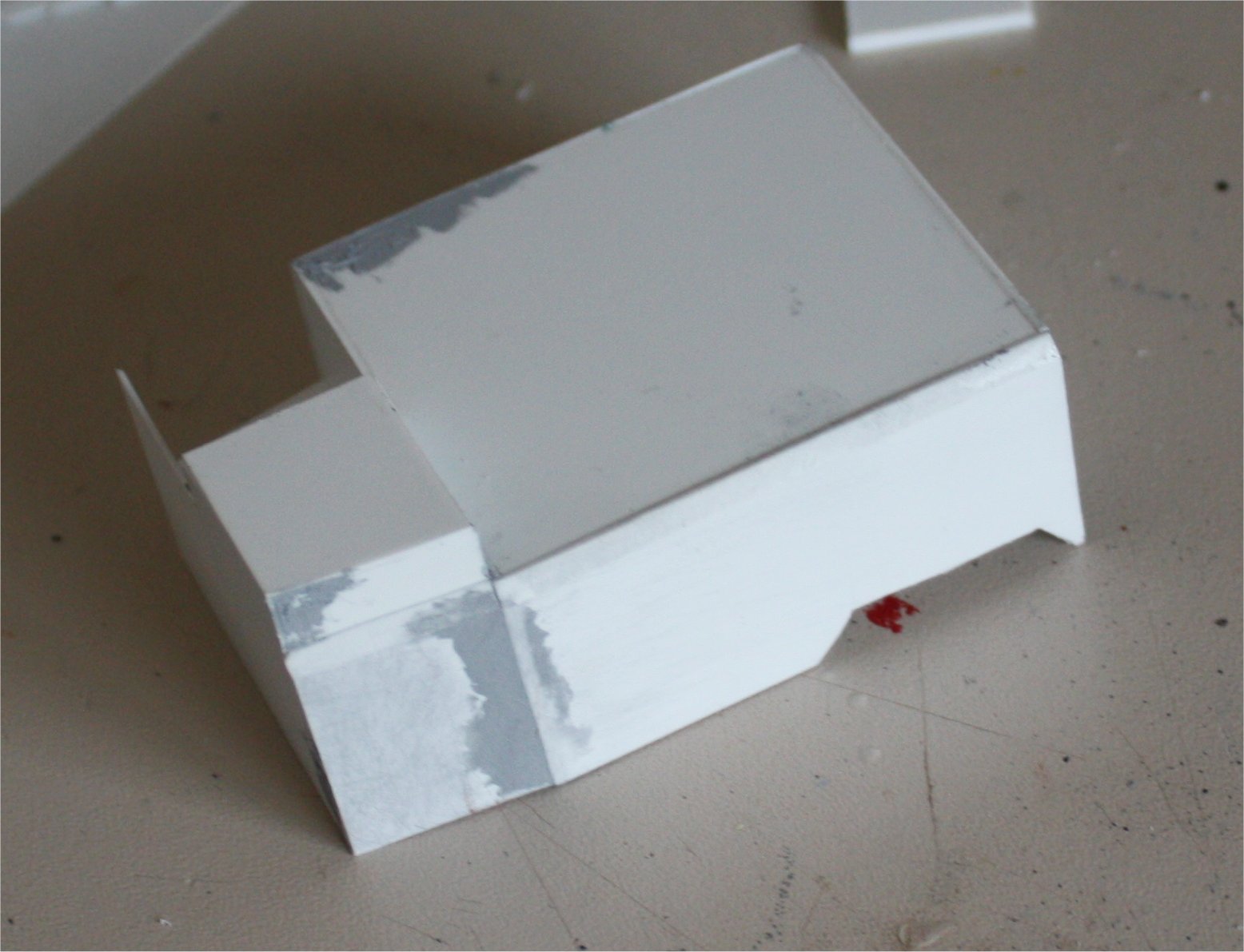

Voici les avancées de la soirée d'hier (très productive) et du jour. La cuve prend forme.
J'ai fait une structure en carte plastique de 2mm et 0.75mm puis j'ai rajouter deux couches de 0.5mm pour faire les reliefs.

Place aux photos.

A+

dams







je dois reprendre la pente haute de la cuve il y a une cassure entre les deux pentes hors elle doit être homogène et uniforme.

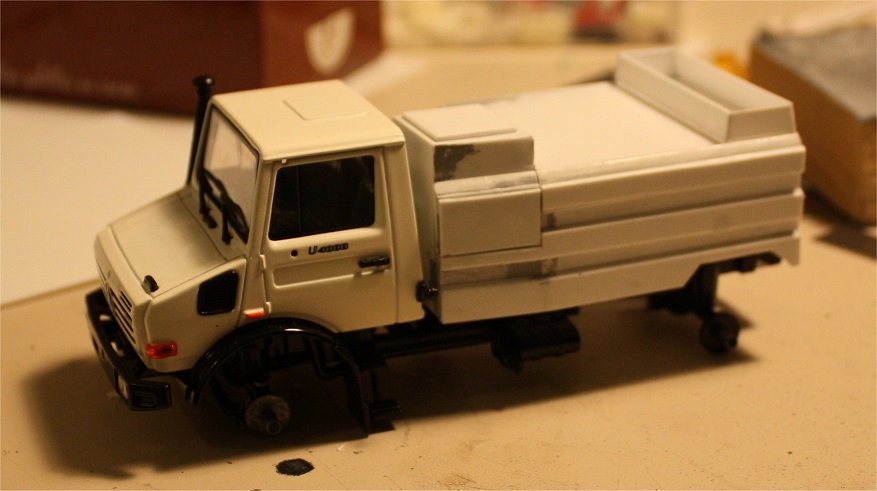

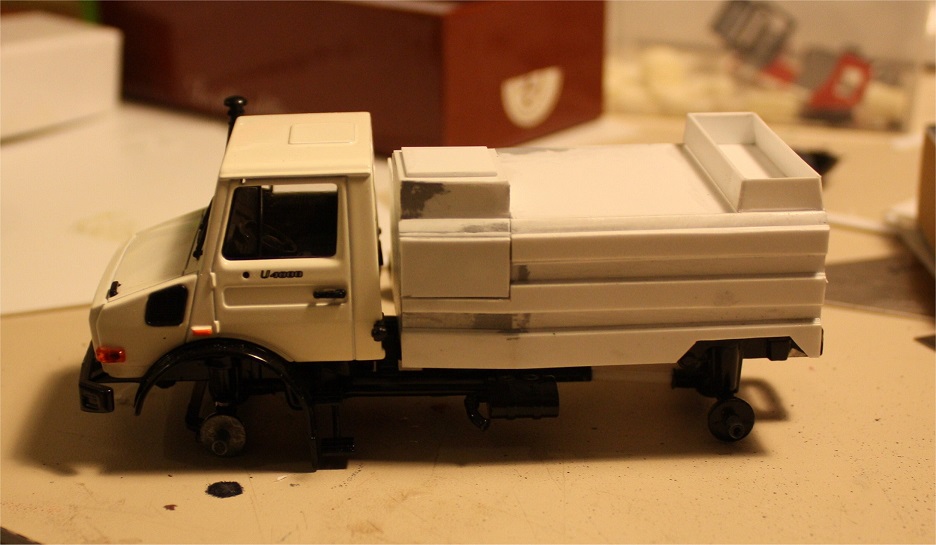

Je vous fait partager le montage à blanc, j'ai pas pu m'en empêcher.

a+

dams
