VSAV T.I.B. sur châssis Master DCI 120 SDIS 77 2004

ThierrySaillant

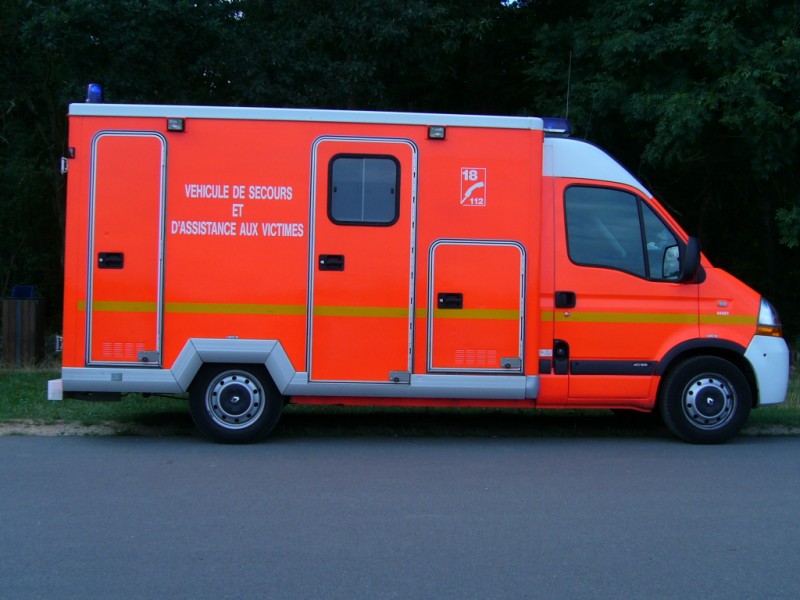

Allez, c'est parti, tout doucement, mais sûrement, et voici le W.I.M. devenu W.I.P. !!

Fichier(s) joint(s):

VSAV T.I.B. SDIS77 2004.JPG [ 105.87 Kio | Vu 3865 fois ]

ThierrySaillant

Comme d'hab, on commence par démonter tout, et surtout ce qui est tout petit et collé, merci Norev!

Fichier(s) joint(s):

démontage1.JPG [ 128.49 Kio | Vu 3873 fois ]

ThierrySaillant

Puis, après le décapage, traçage de la coupe, car je ne garde pas l'arrière.

Fichier(s) joint(s):

Traçage coupe1.JPG [ 132.88 Kio | Vu 3879 fois ]

ThierrySaillant

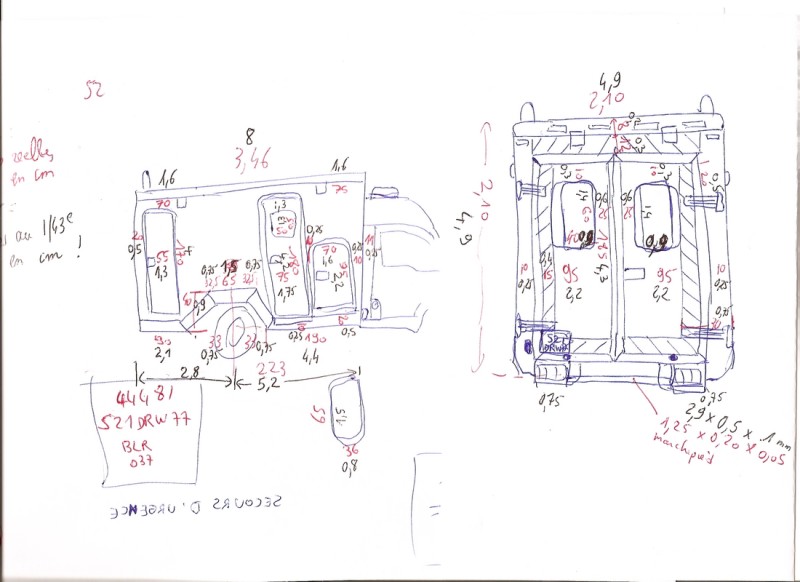

maintenant, il faut relever les cotes sur le vrai, et les transcrire au 1/43è!!

Fichier(s) joint(s):

plans cotés réduits.jpg [ 77.53 Kio | Vu 3907 fois ]

xavier10

ça c'est du schéma !!
Vas-y thierry, fais nous rêver avec ce Wip.
bon courage

patoche 37

ah ben quand même ! tu te remet au boulot ! allez vas y , fait nous voir un beau vsav de ton pays !!!

ThierrySaillant

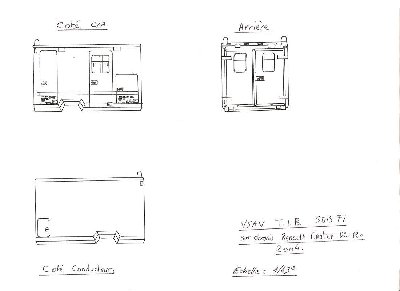

et voilà le plan remis au propre!!

Fichier(s) joint(s):

plan coté2.jpg [ 51.56 Kio | Vu 3896 fois ]

pinpon87

vas y thierry fais chauffer la dremel

yoan17

AAAHHH ça y est thierry se remet au travail avec un modèle haut en couleur de surcroît. On attend la suite très vite

ThierrySaillant

Et hop, la découpe est faite!!

Fichier(s) joint(s):

Découpe1.JPG [ 148.89 Kio | Vu 3862 fois ]

sp-max54

Question bête: un cube c'est un chassis long (L3) ou un court (L2)?
Bonne continuation, j'ai hate de voir la fin!

jlsapeur

Reprise de boulot on attend avec impatience thierry,je pense que le résultat sera de qualité

xavier10 · **Posté:** Mer 4 Mar 2009 13:40

Alors Thierry,
Il en est où ce beau Vsav ??

ThierrySaillant · **Posté:** Mer 4 Mar 2009 15:01

Il va arriver, mais j'attends toujours mes pièces commandées depuis une petite quinzaine! :oops:

ThierrySaillant · **Posté:** Lun 23 Mar 2009 22:54

Allez, c'est parti, vu que les pièces sont arrivées!!

Fichier(s) joint(s):

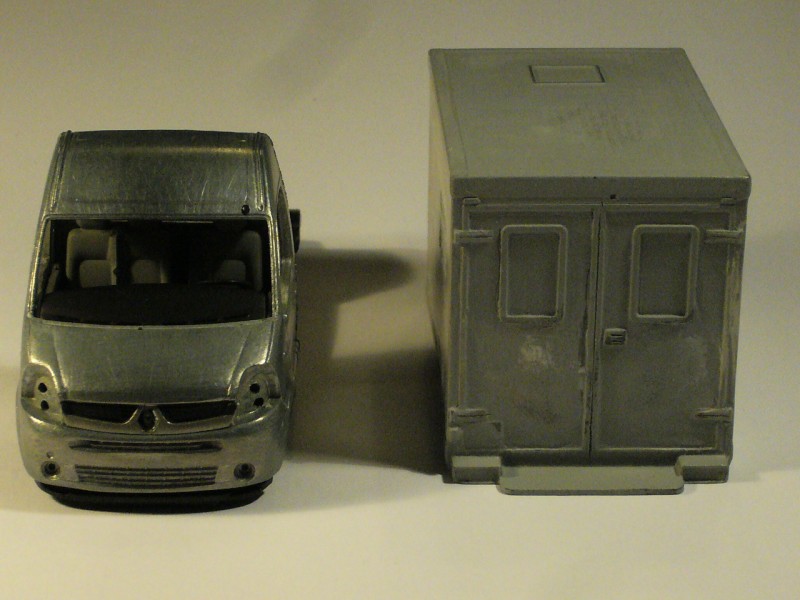

Cabine Master et caisse TIB.JPG [ 95.47 Kio | Vu 3898 fois ]

Fichier(s) joint(s):

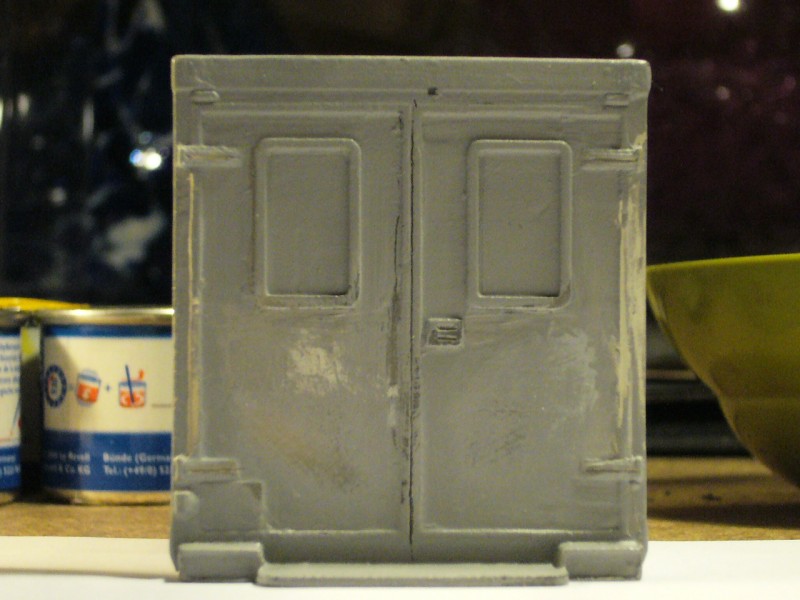

Caisse TIB.1.JPG [ 89.8 Kio | Vu 3898 fois ]

Fichier(s) joint(s):

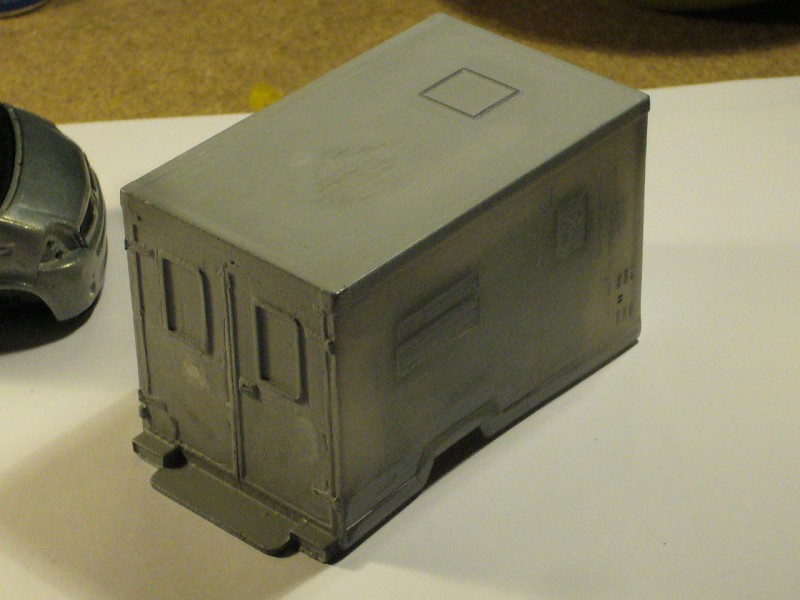

Caisse TIB.2.JPG [ 90.23 Kio | Vu 3898 fois ]

Fichier(s) joint(s):

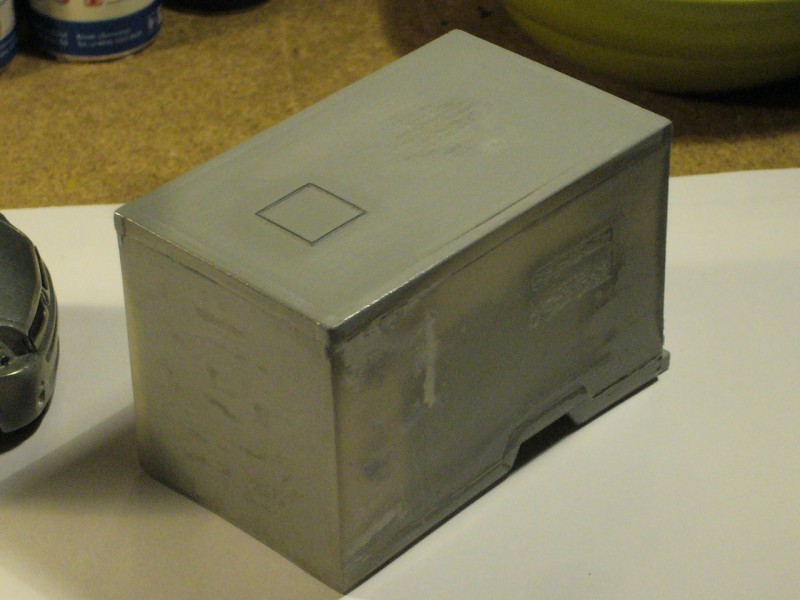

Caisse TIB.3.JPG [ 97.42 Kio | Vu 3898 fois ]
