l echelle rosalie permet les opérations de sauvetage et l'établissement d'une grosse lance à grande hauteur.
Elle se déplace sur 2 grandes roues qui supportent un solide châssis comportant 2 treuils.
Elle est accrochée à un train avant tractée par deux chevaux. Son équipage était de 3 personnes, 1 caporal et 2 sapeurs. Elle était dételée sur les lieux d'utilisation.
Les 2 sapeurs baissaient les rampes, puis se portaient aux manivelles et ouvraient les verrous.
Ainsi libérée, l'échelle était sollicitée vers l'arrière, puis descendue sur les rampes, avant d'être posée au sol sur ces roues. L'échelle était calée par des vérins à vis et dressée les deux leviers qui servent lors de la descente du porteur sont appuyés au sol .
Elle était ensuite consolidée par des arcs-boutants qui prennent appui latéralement ( je ne les ai pas encore mis mais sont deja réalisés a l aide de pinceaux numeros 4 hors d usage car plus de poils mais dont les hampes sont pil poil ce que je cherchais).
Elle était déployée dans le vide grâce au second treuil.
Celui-ci mettait en mouvement les 3 plans coulissants, grâce à un câble.
La lance passée par dessus l'épaule et fixée dans le dos par le ceinturon, le caporal grimpait rapidement les échelons, tirant derrière lui le tuyau vide.
Le porte lance avait passé une jambe dans un échelon, puis s'était amarré à l'échelle à l'aide d'un mousqueton. Il surplombait ainsi le foyer.
le modele presneté ci apres appartient aux pompiers de VANNES qui l ont prêté aux haras d HENNEBONT
Montants en sapin, sans noeuds, reliés tous les 4 ou 5 échelons par des boulons entretoises.
Echelon en chêne ou en frêne très sec. Roues en bois, moyeux orme, rais acacia, jantes frêne.
Treuils de dressage par vis sans fin. Treuils de développement par engrenages. Planchette mobile au sommet du plan supérieur.
Inclinaison au moyen des vis de calage dans les échelles.
Toute échelle est éprouvée par un poids de 300 à 350 kg suspendu à l'extrémité dans le vide.
Elle a été mise en service avant 1927 et se présente en très bel état.
Roues en bois, moyeux orme ou métalliques, rais acacia, jantes frêne.
Tirants de renforcement : chaque plan est muni de tirants en acier sextuplant la solidité et formant rampe.
Parachutes : automatiques, reposant à volonté sur chaque échelon.
Pour le reploiement de l'échelle, il suffit de dégager les parachutes en remontant légèrement les plans, ce qui permet leur dégagement et le reploiement.
Treuils de dressage : par vis sans fin. Treuils de développement par engrenages.
Manivelles : fixes et articulées.
Planchette mobile : une planchette mobile existe au sommet du plan supérieur, au troisième avant-dernier échelon.
Appareil de nivellement : sur chaque échelle existe un appareil de nivellement pour régler l'inclinaison en avant, à droite ou à gauche.
Inclinaison : se donne au moyen des vis de calage dans les échelles.
Résistance : toute échelle est éprouvée par un poids de 300 à 350 kg suspendu à l'extrémité dans le vide.

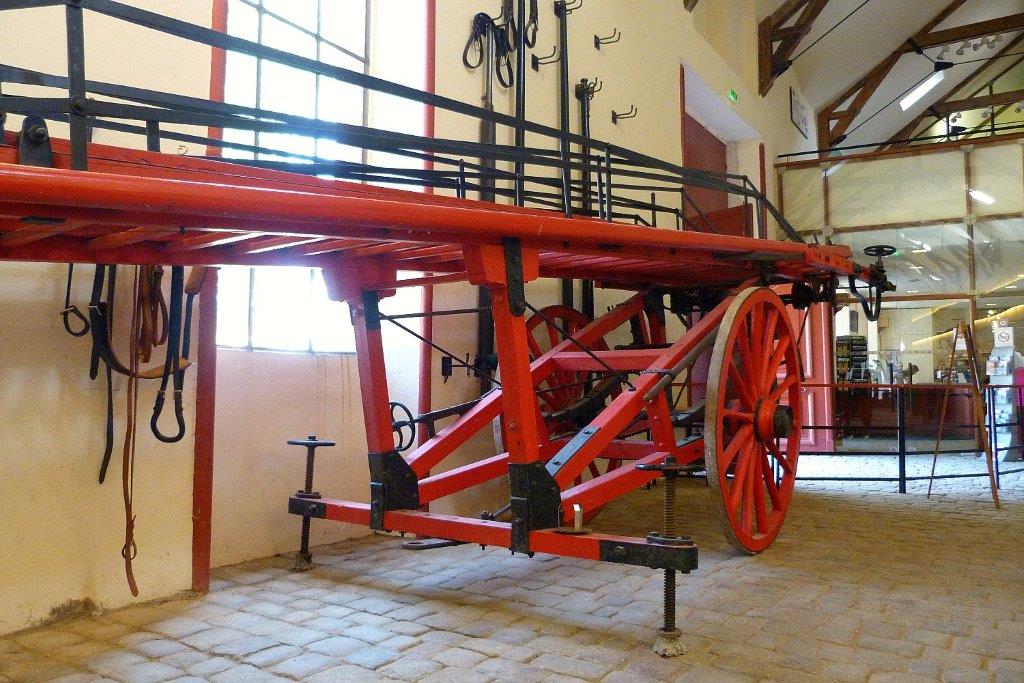

au musee haras d Hennebont
Depuis l'origine, les Haras nationaux utilisent des voitures spécifiques selon différents usages : le squelette pour l'entraînement des chevaux, les grands breaks pour des événements prestigieux...
La collection présente sur le site s'est enrichie également de voitures plus particulières, témoignant de la condition sociale du voyageur ou de ses habitudes, comme le coupé 3/4, voiture de sortie des bourgeois et châtelains.
Plus insolite encore, le corps des pompiers de Vannes a confié au site d'Hennebont une impressionnante "Rosalie" ! Cette échelle hippomobile de 19 mètres pèse 2TONNES et était tirée par deux percherons de front. Il n'en existerait que trois semblables en France...

C est avec des modeles plus legers et qui sont à trois pans que l on voit apparaitre des parties latérales au premier niveau de l echelle
ils servent de stabilisateur de l ensemble et permettent de maniere humaine à placer des contrepoids durant la montee du servant avec sa lance

des pompiers se portaient sur les arcs boutants
deux pompiers assuraient le contrepoids à hauteur des verins de stabilisation

voici quelques versions differentes de la rosalie dont deux sont superbes et exposees au musee de MONVILLE

Une Echelle de Sauvetage
Gugumus

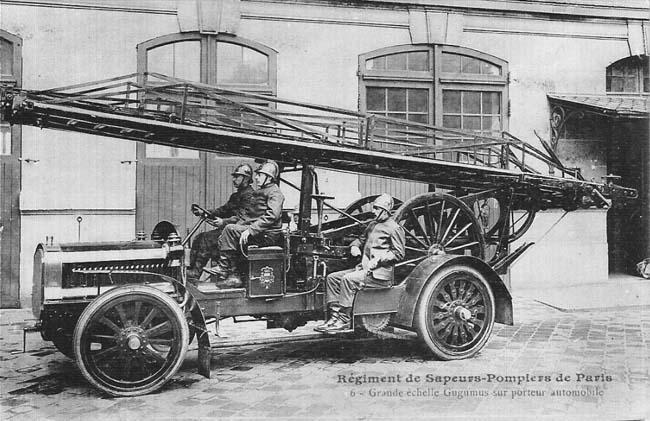

Echelle de sauvetage en bois à trois plans de 18 m, de type Rosalie.
Fabriquée par Gugumus à Nancy.
Cette échelle, qui devait être tractée à l'origine, a été placée sur un véhicule porteur d'où son nom "d'échelle sur porteur"
1885
et
une Echelle de Sauvetage Tractée
Bobee
Echelle de sauvetage en bois à trois plans.
Type Rosalie avec avant-train.
Fabriquée par "Charton et Colin successeur" à Nancy.
Développement de 18 m.
1890

il existe bien aussi d autres modeles tractés
y compris des modeles militaires qui servaient dans l artillerie et pour les observateurs !!!( exemple du camp de CHALONS )

maintenant michel que je t ai présenté la ROSALIE
voici le modele qui nous interesse expressement dans ce WIP
sur les photos les porteurs different mais l echelle est de meme type

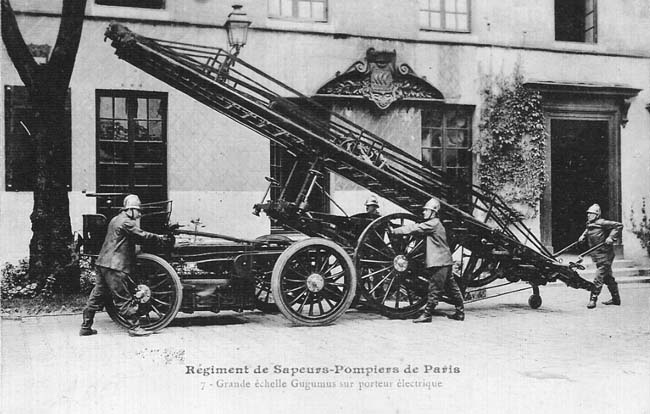

on voit sur la premiere vue un porteur electrique ou la manoeuvre de descente de l echelle est en cours de realisation on voit nettement la manipulation grace aux deux montants
sur la seconde on voit bien les parties laterales suffisamment grandes pour que des pompiers puissent se positionner en tant que contrepoids

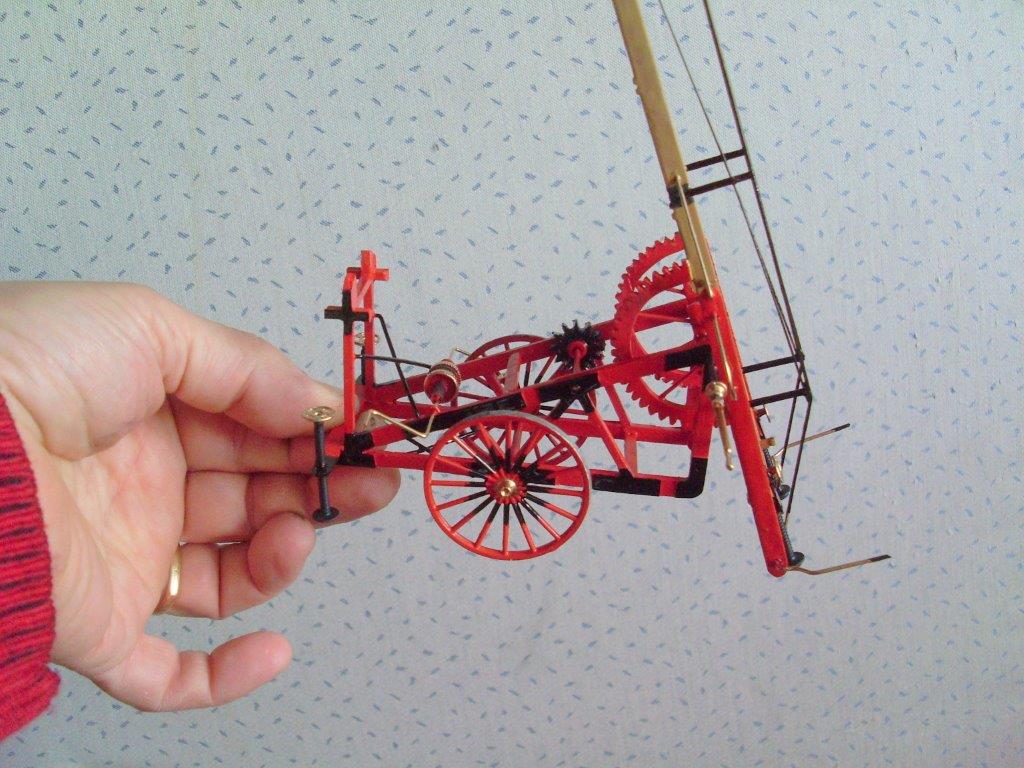

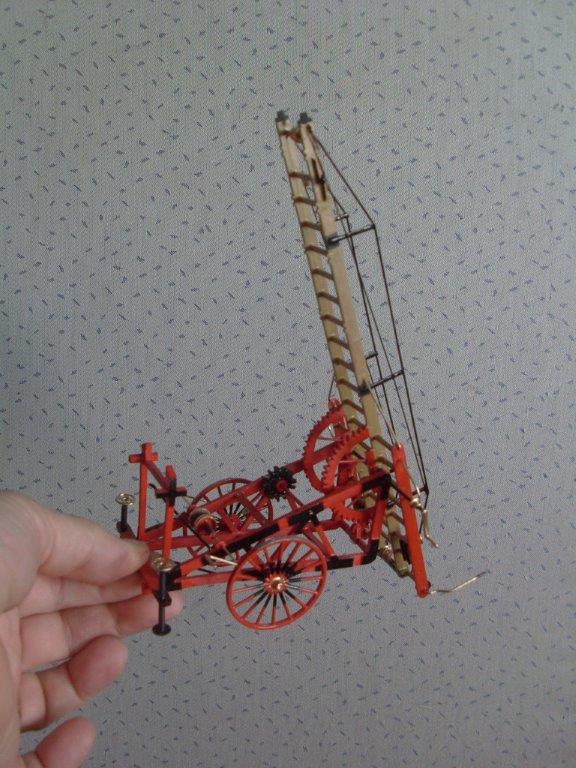

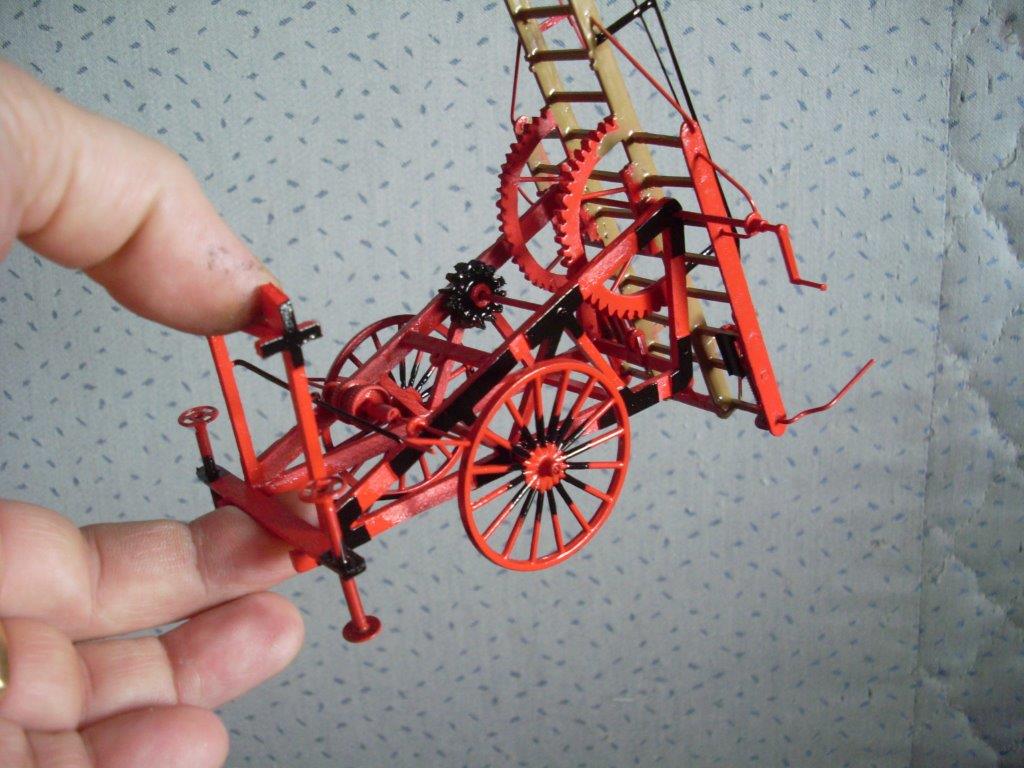

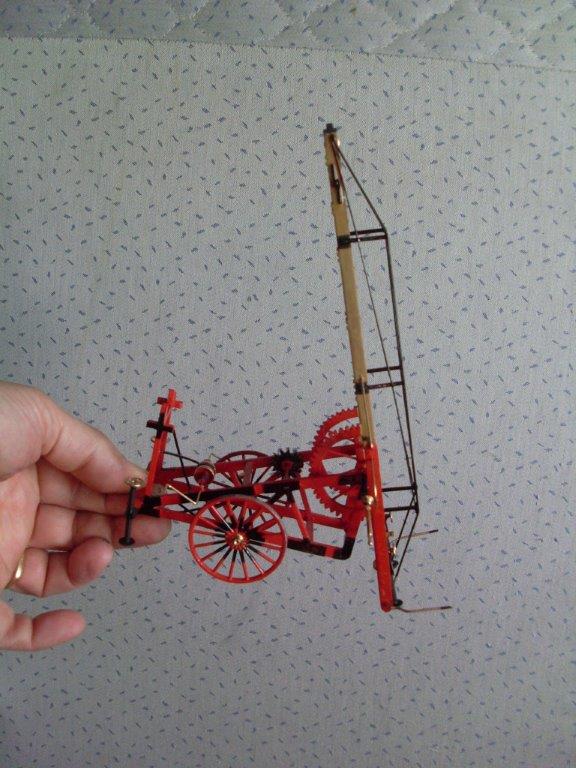

pour l heure donc voici quelques avancees sur cette rosalie

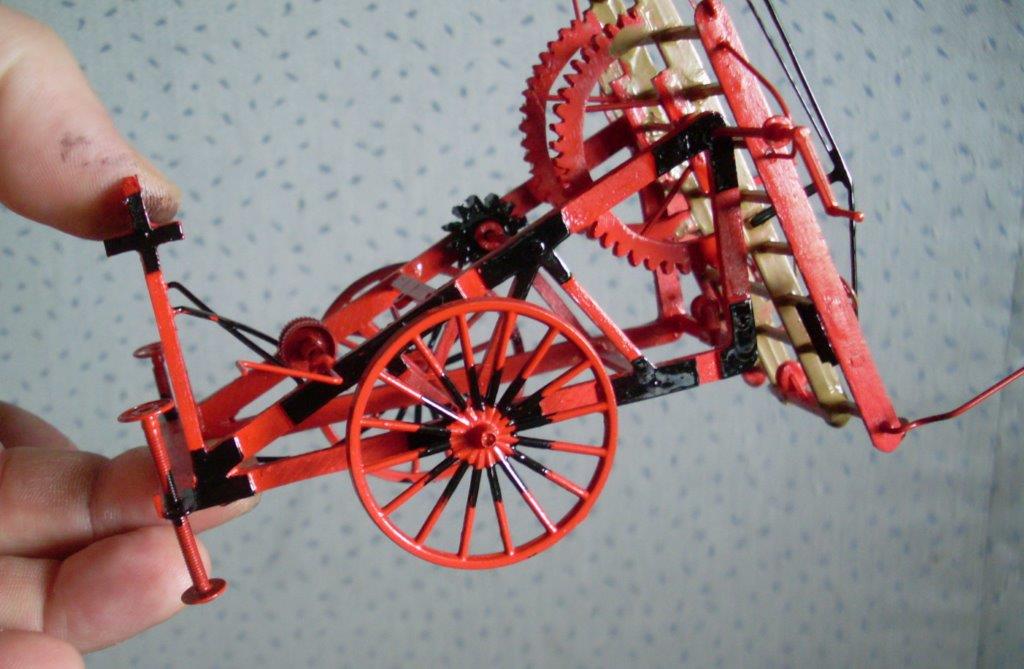

j ai commencé à mettre les pieces de renfort en noir
l echelle a pris sa couleur bois
les parachutes et ou rembardes ont troqué le rouge pour le noir
quelques pieces ont pris aussi un nouvel aspect

poursuivant l investigation

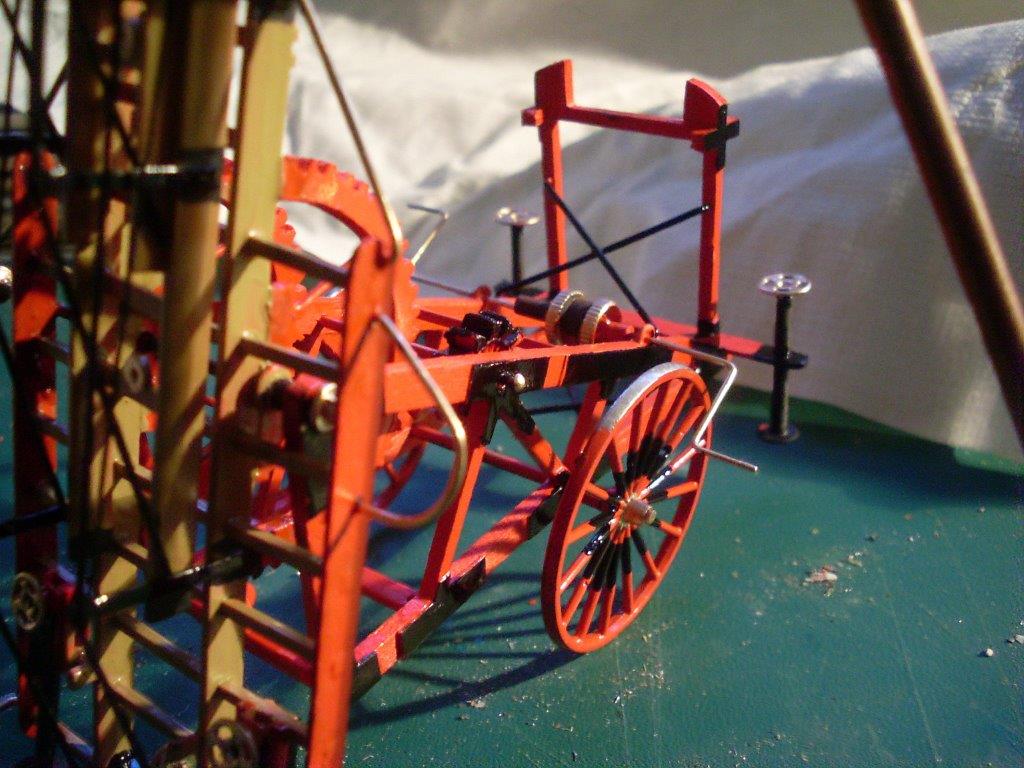

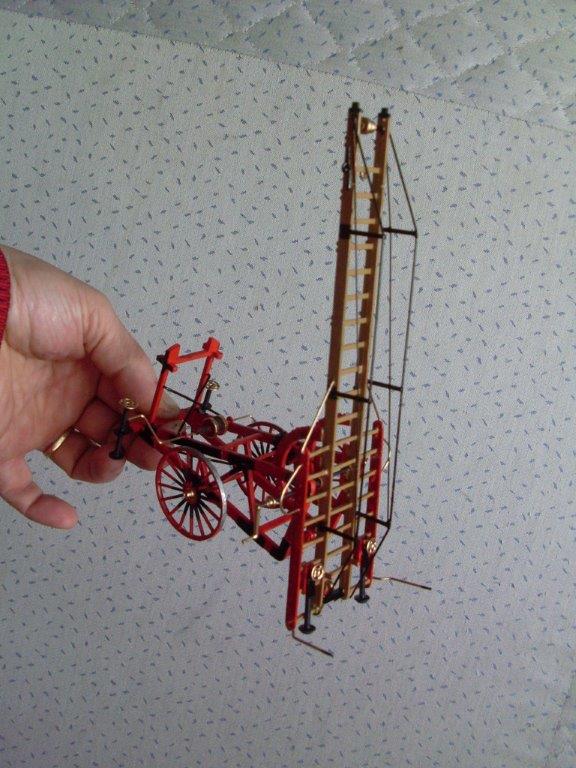

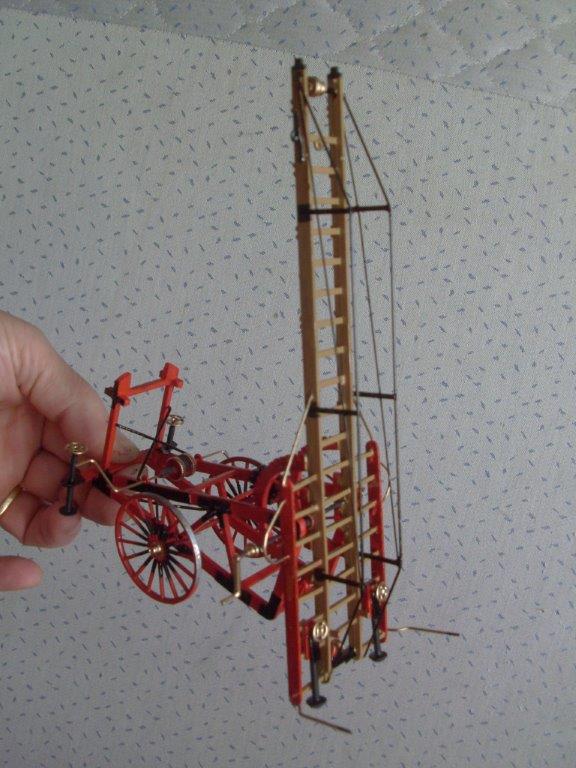

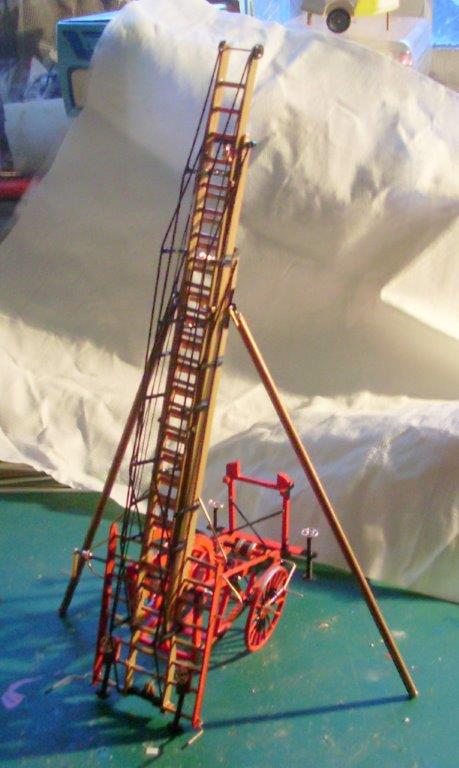

voici d autres vues des avancees

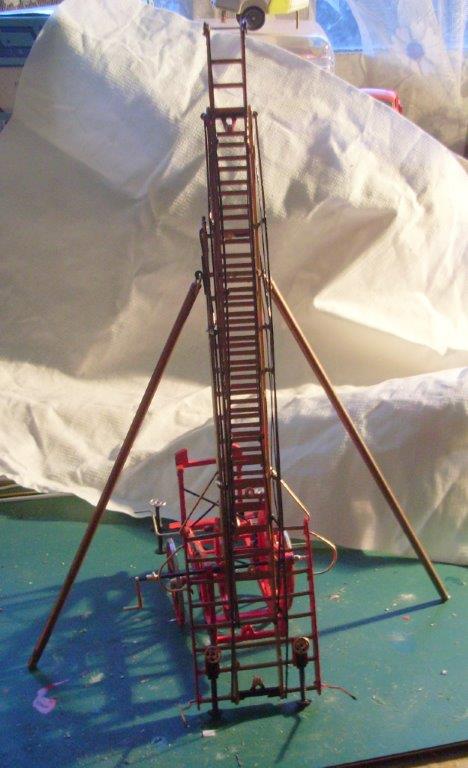

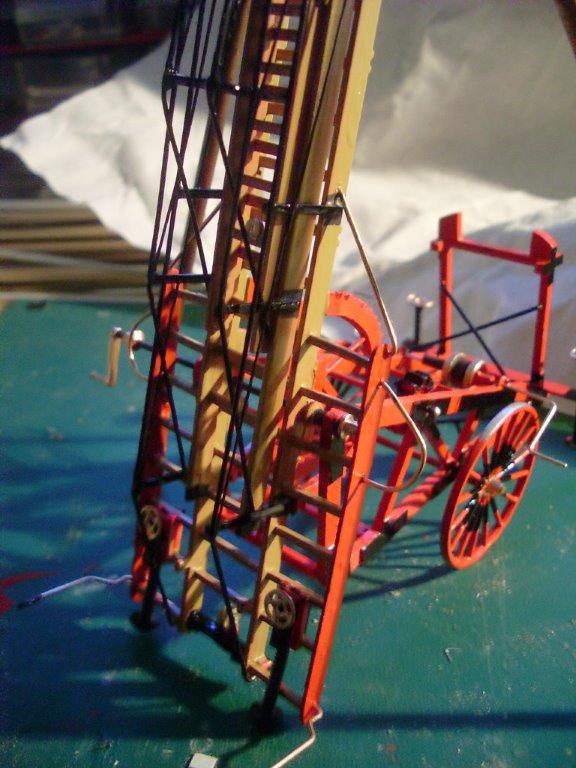

les stabilisateurs eux aussi ont revetu le noir mat !
au fait , pour les trois pans j en ai conclu à l application des memes remedes pour les memes causes bien entendu

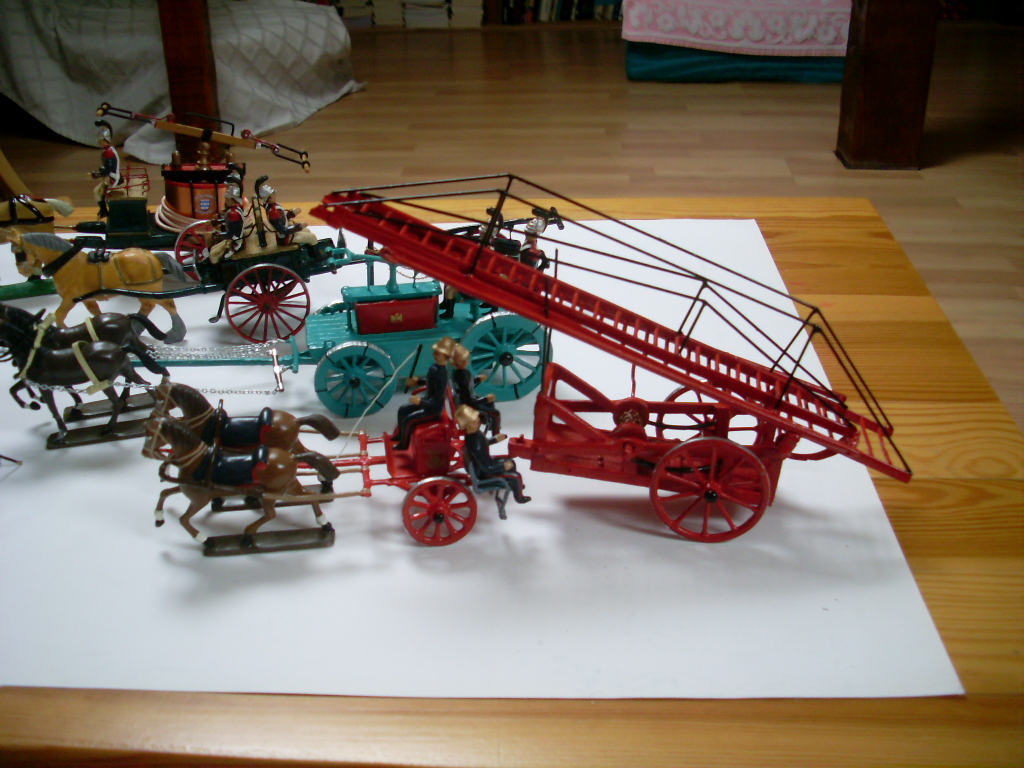

des que tout cela sera sec je pourrait remonter l ensemble pour vous les presenter sur leur porteur .

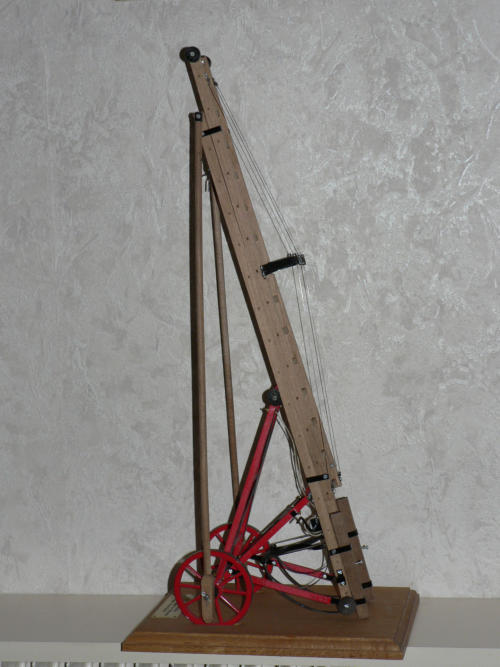

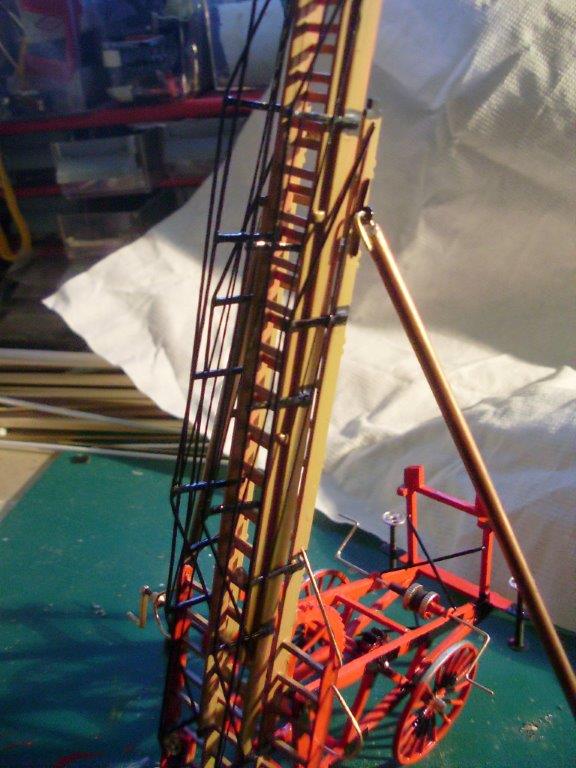

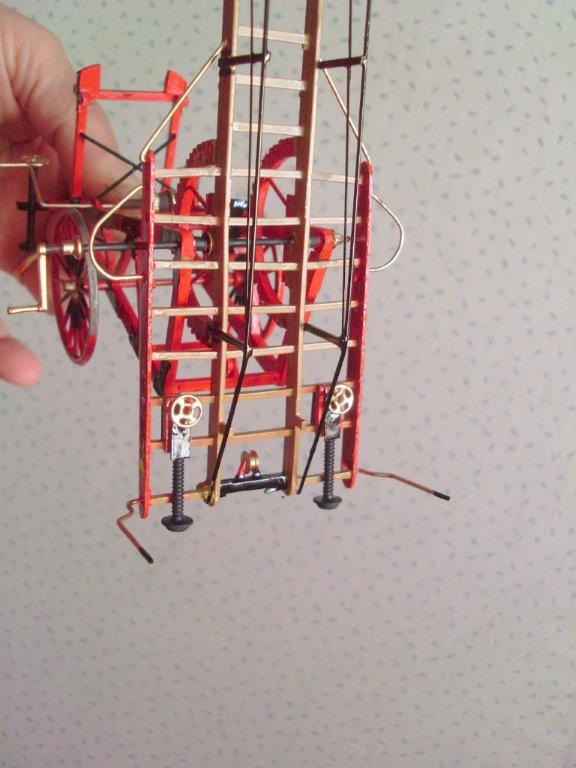

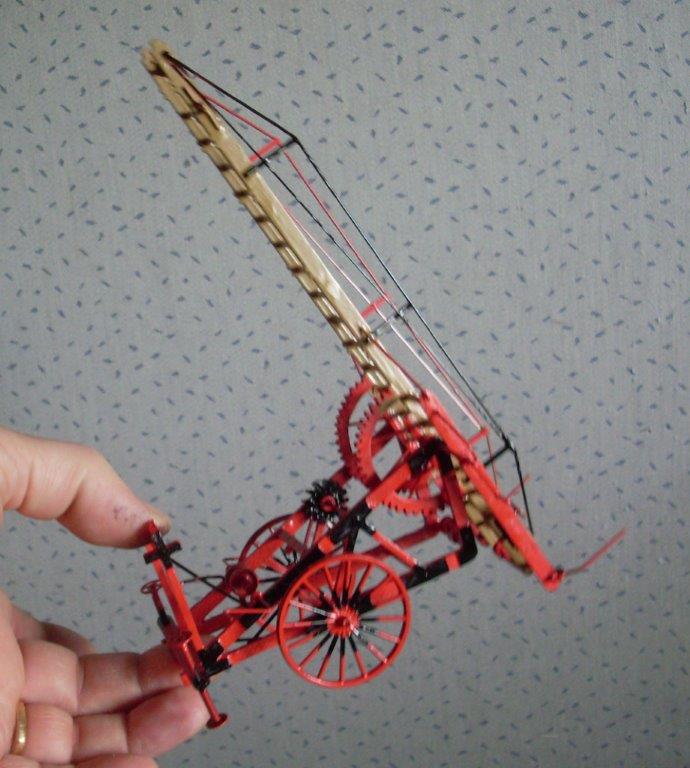

Voici ce que cela donne deja avec les trois pans et les arcs boutants et quelques details

slt

belle cette echelle avec sa couleur rouge Bravo
fait gaffe de ne pas la faire tomber en prenant la photo .bonne continuation

Amts Patrick

Magnifique !

je prepare la fiche

Magnifique bravo

C'est dit demain je rachète une boîte Airfix et si je n'ai pas ce modèle, je me fais rembourser !!

bonjour
ca y est j ai mis la fiche !

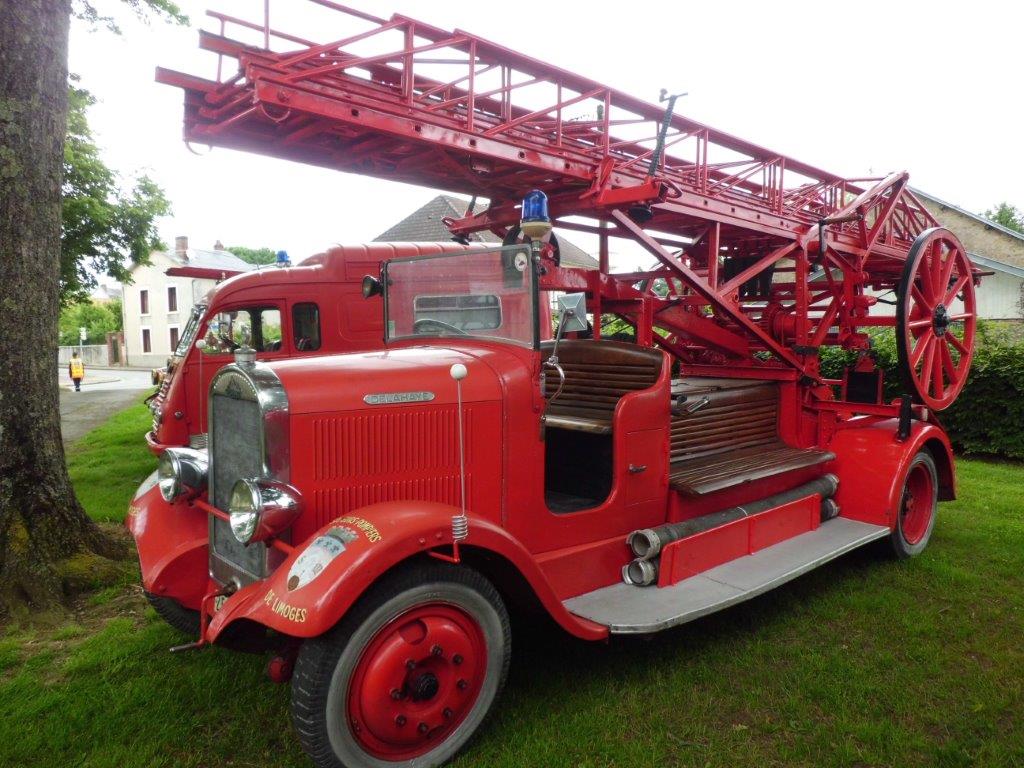

je vais entamer les hostilités sur un nouveau modele de LIMOGES au 1/32

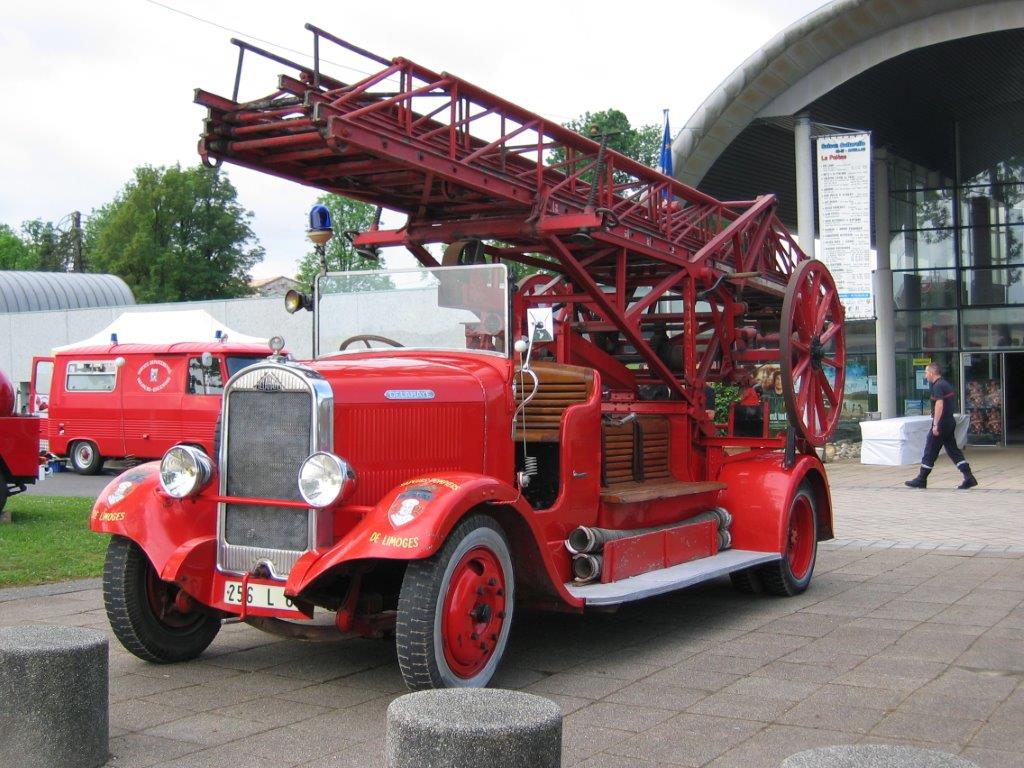

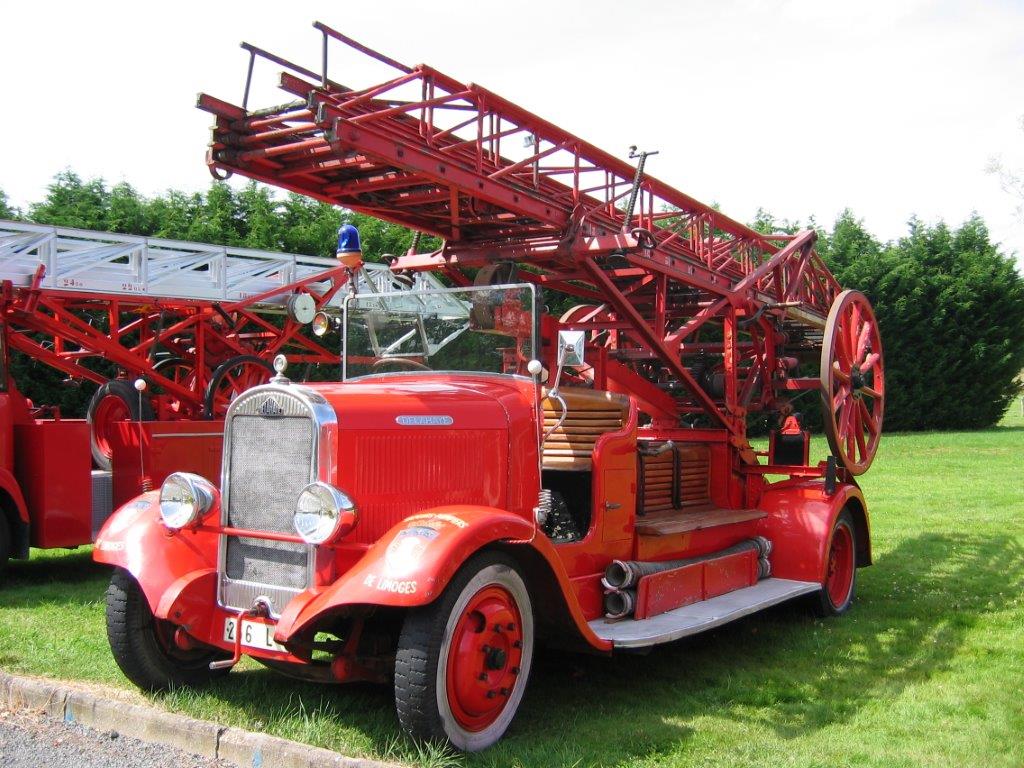

il s agit encore d un porteur d echelle quatre pans cette fois ci avec un mecanisme completement different
