pascal44
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 09:42
Hors ligne
Membre lobotomisé
Membre lobotomisé
Avatar de l’utilisateur

Inscription: Mer 9 Sep 2009 07:24
Messages: 1641
Localisation: coueron (44)
A remercié: 595 fois
A été remercié: 483 fois
Magnifique :bigup: :bigup: :bravo2: :bravo2: :bravo2:
Haut
 Profil

lucky-hyacinthe
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 09:49
Hors ligne
Membre
Membre
Avatar de l’utilisateur

Inscription: Lun 5 Sep 2011 21:03
Messages: 3467
Localisation: indre et loire
A remercié: 1577 fois
A été remercié: 3770 fois
DU PLAISIR A L ETAT PUR :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup: :poucesup:

_________________
QUI PEUT LE PLUS PEUT LE MOINS

Haut
 Profil

patoche 37
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 12:47
Avatar de l’utilisateur
Sublime Pascal! :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: :jeplussoie: Je ne t'oublie pas pour ce que tu m'a demandé. J'attends juste les beaux jours et le retour du démarreur, pour compléter ce que tu m'a demandé. ;)


Haut


trani
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 15:11
Hors ligne
Membre
Membre
Avatar de l’utilisateur

Inscription: Mar 10 Mar 2009 16:14
Messages: 3247
Localisation: HÉRAULT
A remercié: 5697 fois
A été remercié: 3513 fois
Je ne sais plus que rajouter !!!! :plus1: :plus1: :plus1: :plus1: :plus1:
Haut
 Profil

yoan17
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 17:59
Hors ligne
Membre
Membre
Avatar de l’utilisateur

Inscription: Mer 29 Oct 2008 16:11
Messages: 3236
Localisation: Charente-Maritime 17
A remercié: 8465 fois
A été remercié: 2024 fois
:megacool: :megacool: :megacool: :jadore: :jadore: :reverence: :reverence: :reverence:
Haut
 Profil

PASCAL 30
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 18:40
Hors ligne
Membre fou à lier
Membre fou à lier
Avatar de l’utilisateur

Inscription: Mer 29 Oct 2008 14:55
Messages: 320
Localisation: ALES 30
A remercié: 1 fois
A été remercié: 603 fois
PATRICK, il n'y a rien qui presse.
j'ai encore de quoi faire ( FMOGP , JEEP ccfl, et bien sur finir cette EPA et plein d'autre projets !

merci ca peut attendre les beaux jours !et surtout le demareur :superlol:
Haut
 Profil

ThierrySaillant
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 18:58
Hors ligne
Modérateur global
Modérateur global
Avatar de l’utilisateur

Inscription: Lun 1 Déc 2008 22:58
Messages: 13101
Localisation: 77820 Le Châtelet en Brie
A remercié: 27906 fois
A été remercié: 10482 fois
Je ne me lasse pas de regarder tes prouesses dexteriennes, dont tu fais preuve pour notre grand plaisir!! :jadore: :jadore: :jadore: :plus1: :plus1: :plus1: :plus1: :plus1: :plus1: :plus1: :plus1: :reverence: :reverence: :reverence: :reverence: :reverence: :reverence: :reverence: :reverence: :veneration: :veneration: :veneration: :veneration: :veneration: :veneration: :veneration:

_________________
Un fidèle parmi les fidèles!!!

Haut
 Profil

mire spv 28
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 23 Fév 2012 19:01
Hors ligne
Membre interné avec camisole de force
Membre interné avec camisole de force
Avatar de l’utilisateur

Inscription: Mer 23 Fév 2011 09:44
Messages: 824
Localisation: 28 Orgéres-en-Beauce
A remercié: 780 fois
A été remercié: 255 fois
:reverence: :reverence: :reverence: :reverence: Quelle peinture ............. :o :o :o
Haut
 Profil

Jarod
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Ven 24 Fév 2012 13:28
Hors ligne
Membre
Membre
Avatar de l’utilisateur

Inscription: Ven 1 Jan 2010 23:15
Messages: 8753
A remercié: 14613 fois
A été remercié: 6854 fois
Superbe!!! :jadore: :jadore: :jadore: :jadore: :excited: :excited: :bigup: :bigup:

J'ai hâte de voir le parc échelle dessus!!! :excited: :excited: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2: :bravo2:

_________________
Les cons cela osent tout, c'est même à ça qu'on les reconnait! (Michel AUDIARD)

Haut
 Profil

mikou34000
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Ven 24 Fév 2012 16:03
Hors ligne
Membre en attente d'internement
Membre en attente d'internement
Avatar de l’utilisateur

Inscription: Mer 11 Mar 2009 13:29
Messages: 532
Localisation: Sussargues , Herault
A remercié: 415 fois
A été remercié: 691 fois
Cela commence fort :shock: :shock: :shock: :reverence: :reverence: :reverence: :bigup: :bigup: :bigup:
Haut
 Profil

jlsapeur
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Dim 26 Fév 2012 11:04
Hors ligne
Membre
Membre
Avatar de l’utilisateur

Inscription: Mar 6 Jan 2009 23:30
Messages: 4807
Localisation: Moret sur Loing 77 seine et marne
A remercié: 1174 fois
A été remercié: 4356 fois
bravo la peinture est exceptionnelle :reverence: :reverence: :reverence: :reverence:
Haut
 Profil

PASCAL 30
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Jeu 15 Mar 2012 20:17
Hors ligne
Membre fou à lier
Membre fou à lier
Avatar de l’utilisateur

Inscription: Mer 29 Oct 2008 14:55
Messages: 320
Localisation: ALES 30
A remercié: 1 fois
A été remercié: 603 fois
Bonsoir les amis,
je suis en train de réaliser le parc d’échelle et j'ai besoin de votre aide car je n'arrive pas à voir sur les photos dont je dispose, les poulies qui sont sur
chaque plan ou passe le câble :x si il y en un parmi vous qui peut m'aider,cella serait sympa!
merci d'avance. :reverence: :jadore:
à bientot ;)
Haut
 Profil

ThierrySaillant
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Ven 16 Mar 2012 00:29
Hors ligne
Modérateur global
Modérateur global
Avatar de l’utilisateur

Inscription: Lun 1 Déc 2008 22:58
Messages: 13101
Localisation: 77820 Le Châtelet en Brie
A remercié: 27906 fois
A été remercié: 10482 fois
Je vais essayer de t'aider, Pascal.

Fichier(s) joint(s):
Câblage parc d'échelles.jpg
Câblage parc d'échelles.jpg [ 16.76 Kio | Vu 3126 fois ]

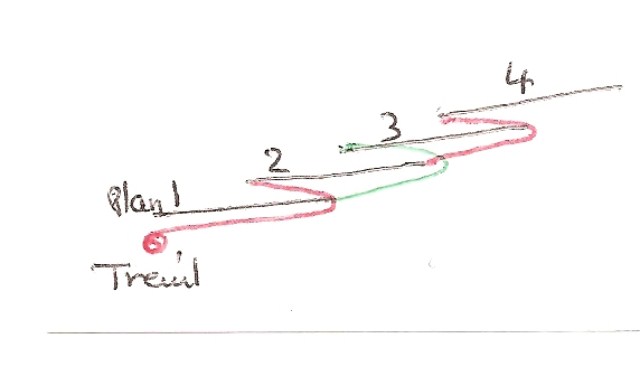

voici un schéma de câblage de parc d'échelle type Magirus des années 70.
Le treuil, monté sur l'affut, enroule le câble rouge (sur le schéma) qui est fixé au pied du plan 2, et passant via une poulie par le bout du plan 1.
un câble vert (sur le schéma), fixé au pied du plan 3, et passant via une poulie au bout du plan 2 est fixée au bout du plan 1. Ainsi, lorsque le treuil déploie le plan 2, le plan 3 est automatiquement entrainé en déploiement par son câble qui est retenu sur le plan 1.

Un câble rouge (sur le schéma) fixé au pied du plan 4, passant via une poulie fixée au bout du plan3, est fixé au bout du plan2. Il est retenu de la même façon que le câble vert (sur le schéma), et déploie automatiquement le plan 4 en même temps que les plans 2 et 3.

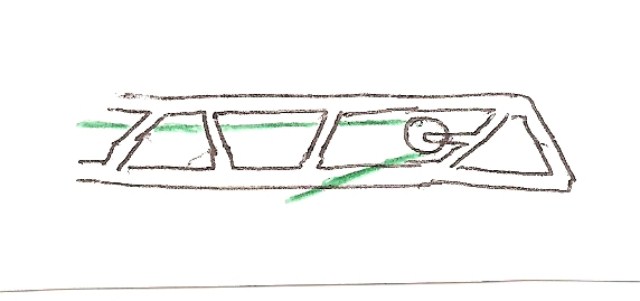

Les fameuses poulies sont montées sur les cotés du plan, et le câble venant du plan au-dessus, le plus étroit, arrive par l'intérieur et ressort à l’extérieur, pour rejoindre le plan au dessous, le plus large.

Fichier(s) joint(s):
poulie.jpg [ 23.71 Kio | Vu 3126 fois ]


Le reploiement est assuré par le poids des plans, lorsque la pression d'huile est relâchée au niveau du treuil, qui agit comme un vérin à simple effet.

Voilà, j’espère avoir réussi à rester limpide en explications! Bon courage pour la fabrication

_________________
Un fidèle parmi les fidèles!!!

Pour ce message, l'auteur ThierrySaillant a reçu des remerciements de: lucky-hyacinthe (Sam 17 Mar 2012 14:50)
  Notes: 5.56%
Haut
 Profil

PASCAL 30
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Ven 16 Mar 2012 06:02
Hors ligne
Membre fou à lier
Membre fou à lier
Avatar de l’utilisateur

Inscription: Mer 29 Oct 2008 14:55
Messages: 320
Localisation: ALES 30
A remercié: 1 fois
A été remercié: 603 fois
MERCI Thierry pour ce cour d'échellier.

j'ai compris le systeme de fonctionnement mais si il y avait un membre du forum qui ait des photos, cella m'aiderai pour voir le positionnement exact de ces fameuses poulies.

en tous cas merci Thierry d'avoir repoNdu à mon appel.
à trés bientot pour voir en image ce parc d'echelle. ;)
Haut
 Profil

laffly 68
 Sujet du message: Re: BERLIET GLC EPA au 1/24
MessagePosté: Ven 16 Mar 2012 07:57
Hors ligne
Membre hyperactif
Membre hyperactif
Avatar de l’utilisateur

Inscription: Ven 25 Fév 2011 22:00
Messages: 287
Localisation: aspach le haut
A remercié: 162 fois
A été remercié: 280 fois
voila ce que j ai si cela peut t aider


nico


Pour ce message, l'auteur laffly 68 a reçu des remerciements de: lucky-hyacinthe (Sam 17 Mar 2012 14:51)
  Notes: 5.56%
