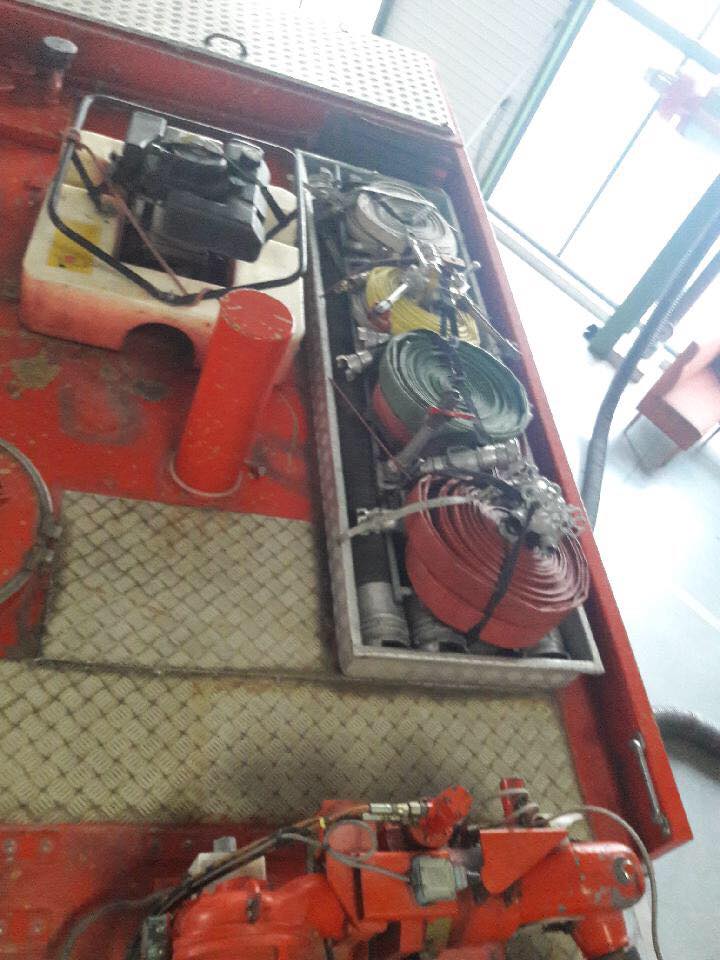

j'en ai !!!! je t'envoie des photos pour te faire une idée... si ça te va elles seront à toi!!

Patoche, il ya une dizaine de modèles différents

Des plus simples : 2 tubes verticaux, reliés par 4 tubes horizontaux complétés 2 morceau de toile cirée en partie haute (appui épaule) et en partie basse (appui rein) on rajoute une sangle ventrale (çà ressemble beaucoup à une armature de sac à dos) Pour les tubes à 1 ou 2mm près tu auras juste... on les recoupe régulièrement pour que ça passe plus facilement dasn les coffres
Pour tenir les tuyaux 2 versions : le sac en toile cirée (les tuyaux et les pièces de jonction sont posés dedans) la version tuyaux apparents : 2 épingles en haut et en bas dans lesquelles les tuyaux viennent prendre appui...pour les pièces de jonction elles sont prises dans les sangles qui maintiennent les tuyaux
Divers armement de claie... la transformation : 6x23 + 1 div 40/2x20 + 2 lances de 20... la prolongation : 4x45... la jalonnement : 2x45, 4x23, 1 div 40/40-2x20, 1 lance de 20

Même concept mais les tubes sont remplacés par un dosseret moulé en plastique

La jaune en photo qui comprend en partie basse une armature et une pochette pour ranger les pièces de jonction et les lances : très fonctionnelle, mais très (trop) lourde... au moins 2.5kg de plus qu'une classique et quand on grimpe on voit vite la différence

Beaucoup d'explication, pas pour toi, pour les autres, ceux qui n'en ont jamais porté
Et les dimensions ? une classique 80 de haut sur 40 de large, la jaune : un peu plus haute

Salut Patoche,

Effectivement, tu as plusieurs type de claie de portage.

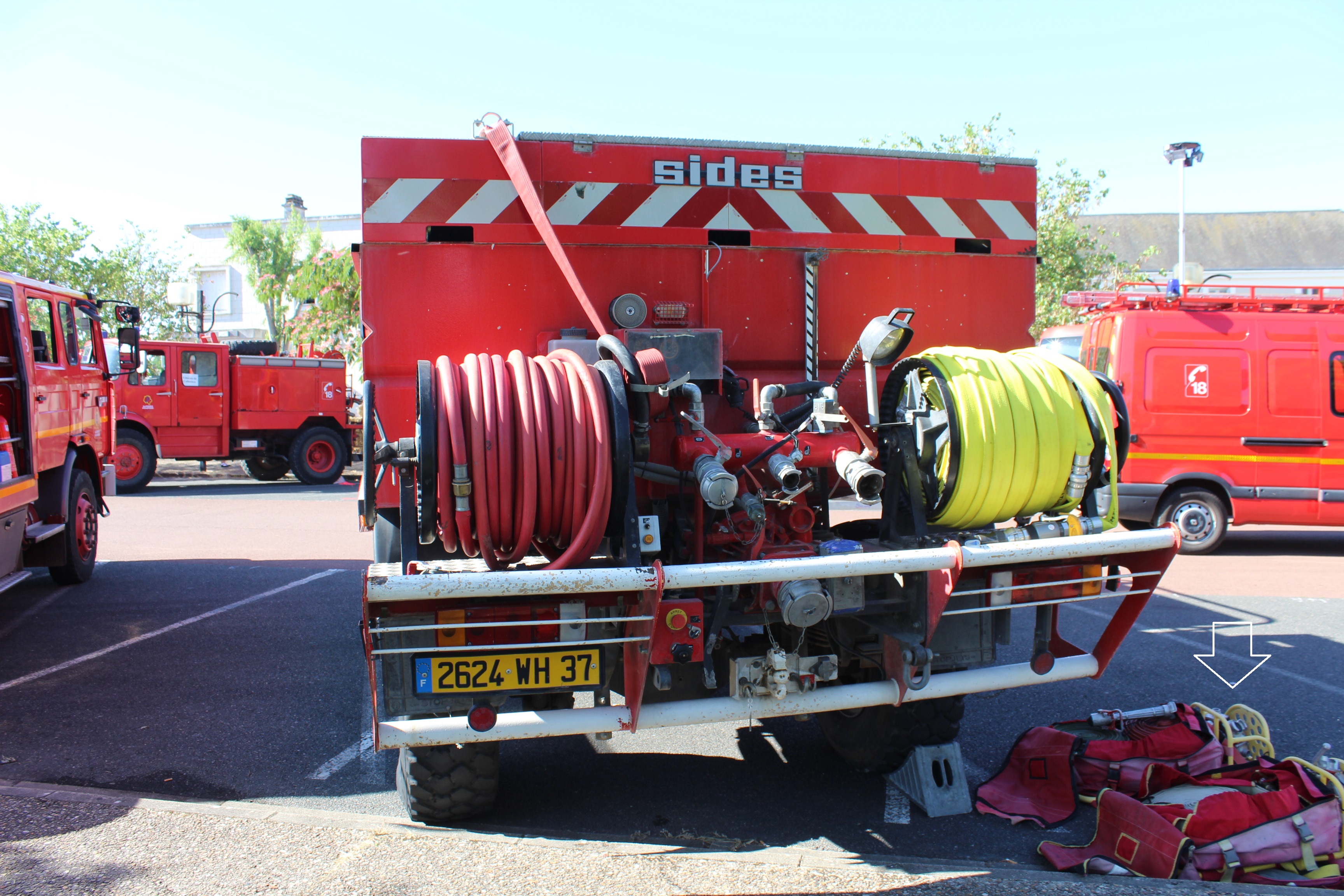

Un premier modèle, plus ancien : celui que tu as sur la tonne de ton CCFS, armature métallique et non fermée.
Un second modèle, plus récent : celui au pied de ton CCFM, fermée.

Le premier modèle, moins confortable, mais plus léger et inversement pour le second modèle..

Leur armement (varois) :
- Claie de 45 (prolongation) : 4 tuyaux Ø45 (20ml), 1 division mixte 40/40, 2x20
- Claie de 23 (transformation) : 6 tuyaux Ø23 (20ml), 2 lances 20/7, 1 division mixte 40/40, 2x20
(je ne connaissais pas celle du jalonnement... )

Pour le modèle plus récent, la partie basse est censée être pour ranger les accessoires, mais responsable de la perte de pas mal de matériel, donc tout est remis dans la partie fermée.. On y met des bouteilles d'eau dans cette partie basse

Je pourrai te faire des photos des plus récentes si tu veux, fais moi signe si tu es intéressé. Personnellement, en miniature, je ne réalise que des anciens modèles, plus facile à faire..

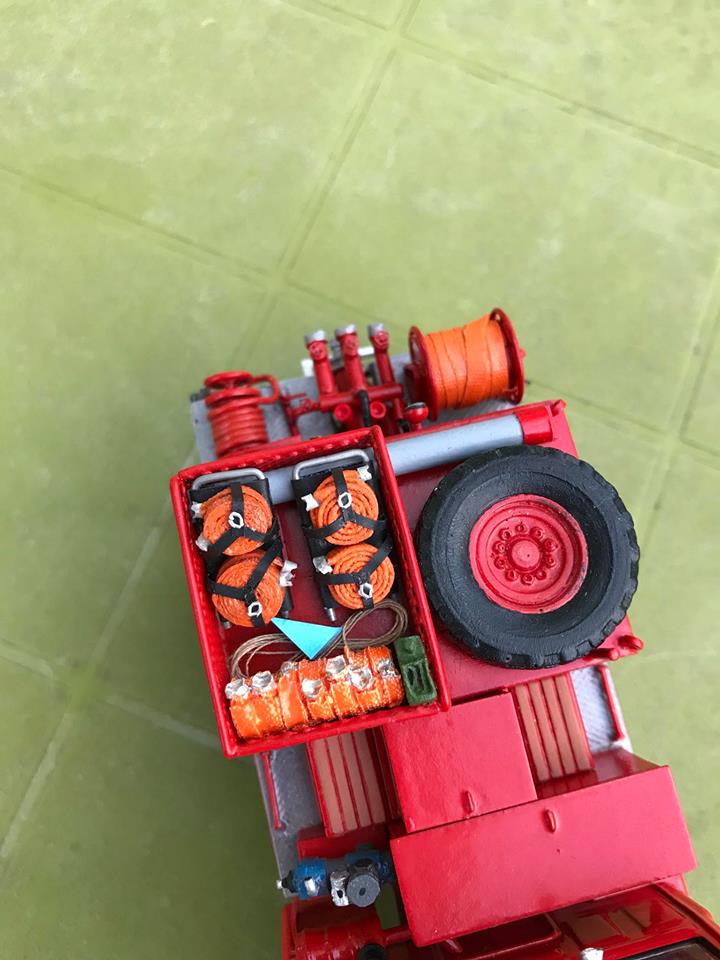

Un fil de fer plié en U (avec des angles droits), un morceau de scotch noir d’électricien pour le support et ensuite j'y dépose mes tuyaux, et je créé les sangles avec un morceau de scotch d'électricien... Une petite photo pour illustrer ca..

@+

Du scotch d'électricien mais c'est bien sûr Mais il me faudra du noir pour les sangles et du orange pour les fonds ou les sacs (ou du rouge)

La claie de jalonnement, c'était avant... à l'époque ou le CA ne se contentait pas de porter l'ERP ; une claie par personne, pas de jaloux; la montagne est belle, mais haute

Il faudrait que je retrouve le guide de manoeuvre FDF du Var de 1987, il me semble que c'était aussi en vigueur chez vous Louts (celui illustré par René Dosne avec les magnifiques éclatés des CCFM sur Unic 80.14 qui nous ont tant inspiré)

@louts83,je trouve tes claies très réussies, le rendu est super, et pour les astuces
